作为中国木建筑结构体系最具代表性的标志,斗拱已经有两千多年的历史,在经历了时间的更迭,岁月的洗礼之后,木建筑结构体系不断地完善与发展,斗拱的功能和形态也发生了一系列变化。自宋代李诫编纂《营造法式》一书,首次为官式斗拱的做法制定了系统的规范和等级制度,至清代清工部颁布《工程做法则例》,进一步规范了官式斗拱的做法,六百多年间,官式斗拱已经形成了一套成熟完善的体系。但在民间,不论如何改朝换代,建造业始终遵循的是匠人间师徒相传的体系,再加上官式做法的影响力度会随着范围的扩大而减小,因此形成了带有地域性特征的建造手法。



冀南地区的斗拱出现的时间较为久远,可以追溯到北齐时期磁县南响堂山石窟中的一斗三升曲面卷杀斗拱,之后斗拱在冀南地区不断完善发展且被大量用于民居建筑之中,其中以门楼中的斗拱最具代表性。



冀南地区门楼



民居的整体建筑布局中,门楼占据了极其重要的地位。在中国传统文化环境中,宅门被认为是代表主人地位与富贵的象征,因此门楼在设计与修建的过程中往往凝聚着整座建筑的特色与精华。冀南地区有一部分保存较好,建于清末民初的民居,这些民居格局多为坐北朝南的四合院,其中门楼部分的建造形式丰富多彩,装饰形式也各式各样,有的带有木结构斗拱,还有的在门脸上用砖雕刻了斗拱的外型。为总结冀南民居门楼的特点,现将这些门楼整理对比,并分成4个不同的类型,逐一进行分析。



01

独立型门楼

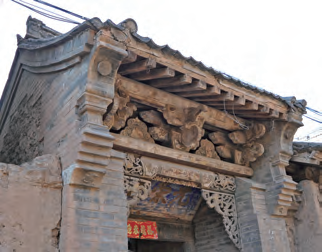

独立型门楼与北京合院中常见的门楼最为相似,门楼大体由楼顶、楼身、基座三部分组成(图1)。


图1  独立型门楼



所谓独立型门楼,即门楼单独成一座建筑,两边连接院墙,不与倒座或者厢房合建。这种独立性门楼在冀南地区民居中规格较高,作为最外的一道宅门来修建,从这道门楼进入后,有的还要再穿过其他的门楼才能进入内院。



独立型门楼的屋顶基本都是坡屋顶形式,门楼本身为砖木结构,建筑中起支撑作用的柱子皆不外露,砌于外墙之中,额枋两头直接与砖墙相连,额枋下通常连接木雕雀替,雕刻内容多花草或龙纹图案,也有的不安雀替。因独立型门楼的规格较高,所以一般都会用木斗拱作装饰,斗拱安放于平板枋之上,与额枋相连接。



02

门脸齐平型门楼



这类门楼属于一种合建型门楼,门脸齐平的意思即门楼的门脸最高处不超过合建建筑的屋顶。冀南地区民居中,门楼经常与其他建筑合建,最常见的是与倒座建在一起,有时候也可以是厢房。



门脸齐平型门楼没有独立的屋顶,与合建建筑共同使用,建筑的屋顶如果是坡屋顶,门楼则可以与其共用前檐,门脸顶端直通檐口之下。此类门楼在装饰上也不完全相同,有的同独立型门楼一样,在额枋上置平板枋安置斗拱,有的相对来说就比较简单,无斗拱装饰,外檐下用重檐枋支撑,也有的只有单个檐枋,原本斗拱的位置用青砖砌墙代替。

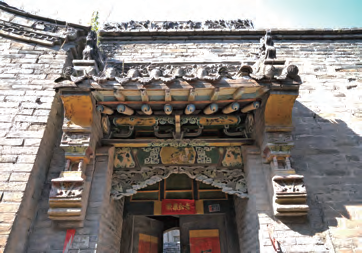

当合建建筑为平屋顶时,门楼无法与其共用外檐,这时门楼会在共建建筑外墙面上出挑外檐,用来保证门楼门脸的完整性。出挑屋檐的屋面上覆盖瓦面,屋脊、屋角和走兽。屋檐下的装饰部分与正常带斗拱门楼相同,雀替、额枋、斗拱、墀头一应俱全(图2)。


图2  门脸齐平型门楼



03

 门脸凸出型门楼

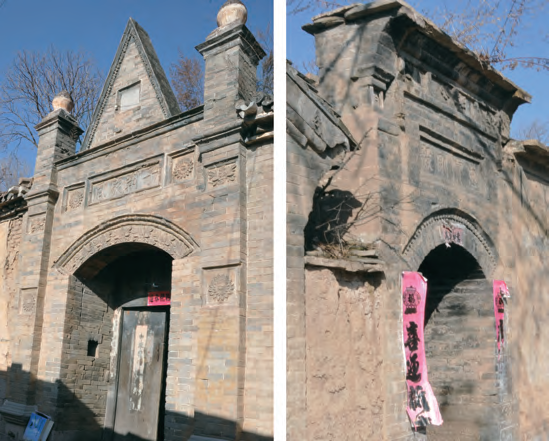

门脸凸出型即门楼门脸的最高处凸出合建建筑的屋檐,整个门楼的门脸由砖砌而成,形成一个整体(图3)。此类门楼同样为合建型门楼,不论合建建筑的屋顶为平屋顶或者坡屋顶,门楼的门脸都无前檐,也无木斗拱装饰。门楼门洞为拱券形式,砖雕看面,门洞上方留出位置用于雕刻砖匾,砖匾上方有时会以砖雕斗拱样式作为装饰,门楼的顶端用砖檐封顶,有的在砖檐上继续砖砌出三角造型,让门楼整体形态变得更加丰富。


图3  门脸凸出型门楼



04

炮楼型门楼

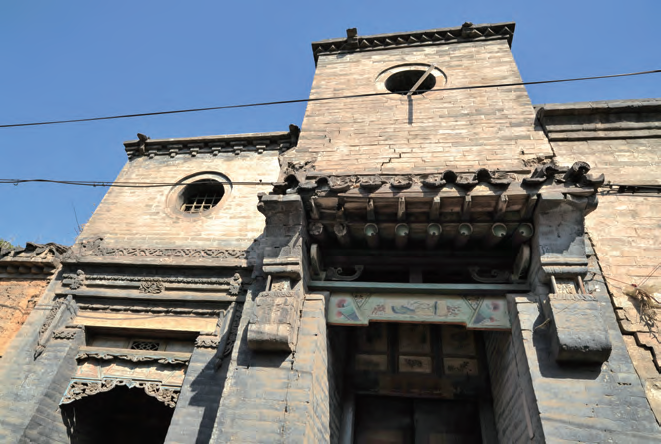

炮楼型门楼属于冀南地区一种特有建筑形式,因清末时局动荡,匪患猖獗,所以村落中多建炮楼用于自卫。此类门楼同样是合建型门楼,在原本门楼的位置上上加盖一层,门楼整体呈现为矩形筒状。门楼门脸的最高位置往往与倒座齐平,门脸可向外挑檐加斗拱类木构件装饰,也可以不挑檐不加斗拱,用砖雕来体现门楼的外轮廓与装饰形象(图4)。


图4  炮楼型门楼





门楼斗拱特征



清时期斗拱在经历了一系列演变之后,尺度减小且间距密集,逐渐失去了承力作用,演变成为建筑中的装饰构件。在冀南民居门楼建筑中,斗拱同样有着这种装饰大于功能的特点,但在斗拱的细节方面又与官式斗拱有着许多不同。



01

 整体特点



在一座门楼的单面面宽中,一般会有三朵斗拱,处于中间的斗拱与两边的斗拱在昂、翘上有一定的区别;也有个别门楼的斗拱数较多,可以达到四朵。因清末民初建筑多开始使用砖石建造,砖墙将檐柱包裹其中不外露,处于两端的斗拱其坐斗紧靠墙体,因此只能露出斗拱的一部分,而另一部分则没入墙体之中。相比于《工程做法则例》中的三十多种复杂的斗拱,冀南民居门楼斗拱的等级较低,常见的有一斗三升斗拱、单拱斗拱以及重拱斗拱三种。



清《工程做法则例》卷二十八中对斗口尺寸严格地分为了11个等级,“凡算斗科上升,斗,拱,翘等件长短,高厚尺寸,俱以平身科迎面安取平身科迎面安翘昂斗口宽尺寸为法核算。斗口有头等材,二等材,从至十一等材之分,头等斗口宽六寸,二等材斗口宽五寸五分,自三等材至十一等材各递减五分,既得斗口尺寸。”①因此可根据斗拱的尺寸来确定整个建筑的尺寸和等级,即斗口制。在清代建筑中,平身科斗口间的攒距固定为十一斗口。而民间建筑对于尺寸则没那么严格的要求。在调查过的二十多处冀南民居门楼斗拱中,各个门楼的攒间距离各不相等,尺寸多在十一斗口到十五斗口间浮动,体量较小的门楼斗口攒间距小(图5)。

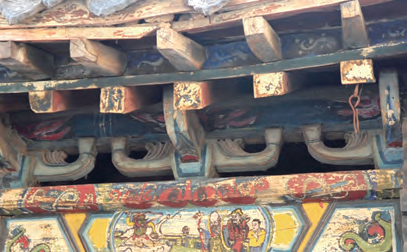

图5 邯郸太行军区政治部旧址斗拱



体量较大的门楼斗口的攒间距就大(图7)。甚至在同一个门楼中,攒间距也不是完全相等,斗拱与斗拱之间的距离大概有3~10cm的误差。


图7  邯郸偏城武委会旧址斗拱



02

 斗



斗拱中,每个斗都由斗耳、斗腰、斗底三个部分构成,官式建筑中,这三个部分的比例为4:2:4。坐斗为底部最大的斗,它的长和宽规定都为三斗口,但在冀南民居门楼斗拱中,只有极少的坐斗遵从官式比例,有的坐斗甚至没有斗腰,只有斗耳和斗底,斗耳和斗底的高度也并非完全相同,且长和宽也并非三斗口,有的斗拱斗口巨大,但坐斗长度较小(图5),有的斗长大于三斗口。


图5 邯郸太行军区政治部旧址斗拱



坐斗的形状,官式一般为方形,在冀南民居门楼斗拱中,出现了类似于宋代的多瓣、讹角形等坐斗形式。在装饰上,坐斗一般绘有油漆彩画,颜色以蓝、绿、青、白为主,色彩排列不遵从官式的排列规则。斗口彩画一般沿着斗的外轮廓勾边,勾边内填纯色或绘彩画。彩画的内容有龙、凤、麒麟等兽纹,也有牡丹,莲花,葡萄等花草果实,还有祥云等福瑞图案。



除了坐斗外,位于其他部位斗的有十八斗,齐心斗、三才升、槽升子。清官式建筑中已经不再使用齐心斗了,我们在冀南民居门楼斗拱中同样没有发现齐心斗。十八斗位于翘昂两端,承托上层构件,长宽高的尺寸比例为1.8:1.5:1,比例单位为斗口。三才升长宽高尺寸比例为1.3:1.5:1,槽升子为1.3:1.74:1,这三种斗的官式形状都为正方形。在地方斗拱中,十八斗、三才升与槽升子的比例都较为混乱,不与官式建筑相同,且有的三才升、槽升子的形状为菱形,斗上绘有彩画,彩画内容与斗拱其他部位彩画相呼应。



03

 拱



在拱的制作上,为了让其显示更加柔美,通常会将拱的下端做成缓和的曲线形式,我们称这种做法为卷杀。清代官式建筑对拱的卷杀有“瓜三、万四、厢五”的规定,即瓜栱的卷杀为三瓣,万拱的卷杀为四瓣,厢拱的卷杀为五瓣。在冀南民居门楼斗拱中,可以将拱的形式大致分为三种:



第一种拱与常规拱外型相似,拱身弯曲,但拱的卷杀不按照官式方法。拱的整体形状较为细长,中间与斗相连的部分最厚,拱在斗与槽升子之间的部位有较大的弧度,有的在弧度之中雕刻装饰图案(图5)。这种拱的下端有的为平滑的曲线,有的在卷杀部位刻成了海棠瓣等形式,多出现在一斗二升拱之中。


图5 邯郸太行军区政治部旧址斗拱



第二种拱的拱身不弯曲,整体形状为长条形或者上大下小的梯形,拱身绘有彩画或雕刻花草云纹(图6~7)。


图6  邯郸索保高等法院旧址斗拱




图7  邯郸偏城武委会旧址斗拱



拱的两端砍至成斜面状,斜面上绘祥云图案,端头分成两到三瓣的形式。因为拱身不弯曲,正心瓜拱与正心万拱的拱身连在一起,因此往往在正心瓜栱的两侧刻出乘坐槽升子的位置,拱与斗形成一个整体。这种斗拱多出现在重拱斗拱之中。拱的两端砍至成斜面状,斜面上绘祥云图案,端头分成两到三瓣的形式。因为拱身不弯曲,正心瓜拱与正心万拱的拱身连在一起,因此往往在正心瓜栱的两侧刻出乘坐槽升子的位置,拱与斗形成一个整体。这种斗拱多出现在重拱斗拱之中。



第三种拱的拱身为异性拱,拱被雕刻成花卉、卷草、云纹等图案。拱身的斗拱往往舍弃了除坐斗以外的斗,拱的图案与坐斗互相呼应,具有整体观赏性,异常华丽。这种拱会单独出现,也会与第一种拱相互搭配,同时出现在一个斗拱中。除了形状,清代官式建筑在拱的尺寸上也有规定,拱之间的比例为,瓜栱:厢拱:万拱=1:0.86:1.277。在测量了一些门楼斗拱拱身尺寸后发现,民间斗拱的比例与官式比例有一定出入但相差不大。高等法院旧址中图6瓜栱、厢拱与万拱的比例为1:0.81:1.29。偏城武委会旧址中,瓜栱:厢拱:万拱=1:0.92:1.21。



04

 昂、翘



与建筑物表面垂直的拱称之为“翘”,翘上叠翘或置昂,昂翘之间可以互相搭配,形成不同形式的斗拱。昂早期在斗拱中是起杠杆作用的斜置构件,承担出挑屋顶的重量,随着建筑结构的改变,至明清时期,昂已经不再起结构中的受力作用,演化成装饰构件。冀南民居门楼斗拱中,昂除了在昂嘴上变化外,在整体造型上也有更多的变化,昂身被雕刻成卷鼻象头装或龙头(图6)


图6  邯郸索保高等法院旧址斗拱



且除了正方向的昂外还出现了45°角的斜昂(图7)。


图7  邯郸偏城武委会旧址斗拱



同昂一样,有的翘完全舍弃了本来形式,在造型上更加丰富,翘身多有雕刻,或整体雕成麻叶云、象鼻、琵琶状,且同样有45°角斜翘出现,翘头雕刻花卉。



05

耍头

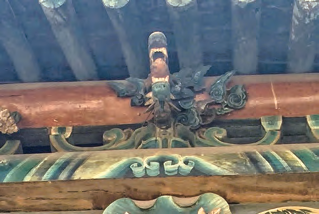

清官式建筑中,耍头同样是重要的装饰构件,常见的官式耍头有足材蚂蚱头、麻叶云、三福云、菊花头等雕刻方法,冀南地区民居门楼斗拱中,耍头的形式更加丰富多样,常见的有龙头、象头、鱼头等(图9)。太行区文联旧址中(图8),耍头雕刻成龙头形,伸出拱外与梁相连接,连接的部位雕刻云纹,与龙头连为一体,栩栩如生。


图8  邯郸太行区文联旧址斗拱




图9  弹音村高等法院龙头、象鼻斗拱

06



拱垫板

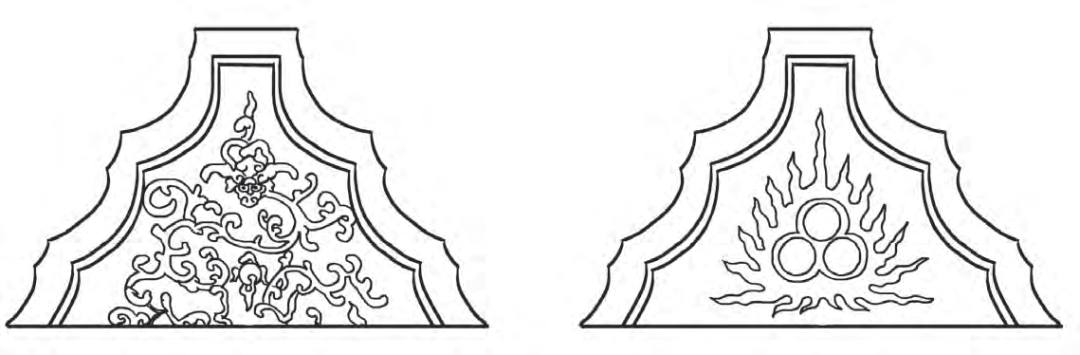

垫拱板又称灶火门,是置于斗拱之间,防止飞鸟进入建筑内部,对建筑起保护作用。官式建筑的拱垫板一般为上短边下长边的梯形状,两侧的斜边不做直线,而是随着斗拱的形状进行有规律的改变,一般是一段段向内凹的弧形,整体呈波浪形。垫拱板上绘彩画,常见的有坐龙垫拱板、灵芝垫拱板、西番莲塾拱板、火焰三宝珠垫拱板、夔龙垫拱板、梵纹垫拱板等(图10)。


图10  官式垫拱板

(10a  夔龙垫拱板;10b  火焰三宝垫拱板)



在对冀南地区民居斗拱的调研中,发现只有少数门楼装有垫拱板。例如高等法院旧址,其门楼中的拱垫板,在外型上与官式垫拱板有一定差别,此垫拱板整体呈葫芦状,头部为尖状,侧边四段弧形均向外凸出。垫拱板上绘有彩画,最外圈沿轮廓绘卷曲的祥云图样,中间绘有人物,左右两边人物不同。



不同的地理环境、气候条件、生活习惯以及文化传统,造就了各式各样的建筑风格,民居的样式就是一种具有代表性的文化符号。冀南地区民居建筑中,门楼斗拱所独有的特点间接地体现了斗拱建造时期的文化氛围、社会形态、阶级意识以及生活习惯等内容,为了解冀南地区地域性特点提供了宝贵的资料,因此这些遗留下来的建筑,值得我们进行研究和思考。
