申城智慧遇上瓷都匠心：双城文化遗产保护传承与实践探索（下篇）

上海上钢十厂与景德镇民瓷厂一号厂房，在建筑本体中对结构的干预都秉持“最小干预”原则，尽量多呈现原结构，展现工业建筑风貌。

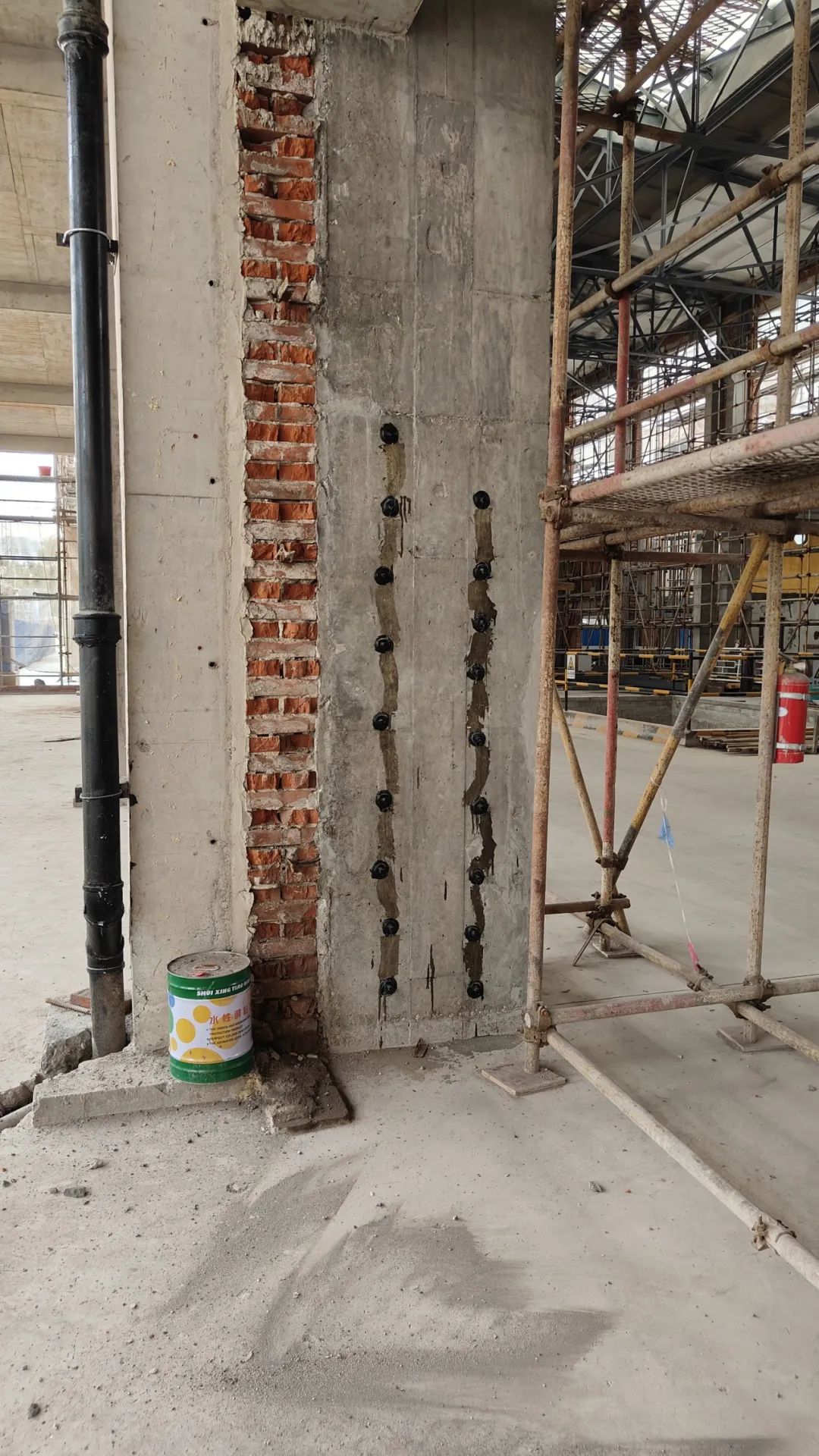

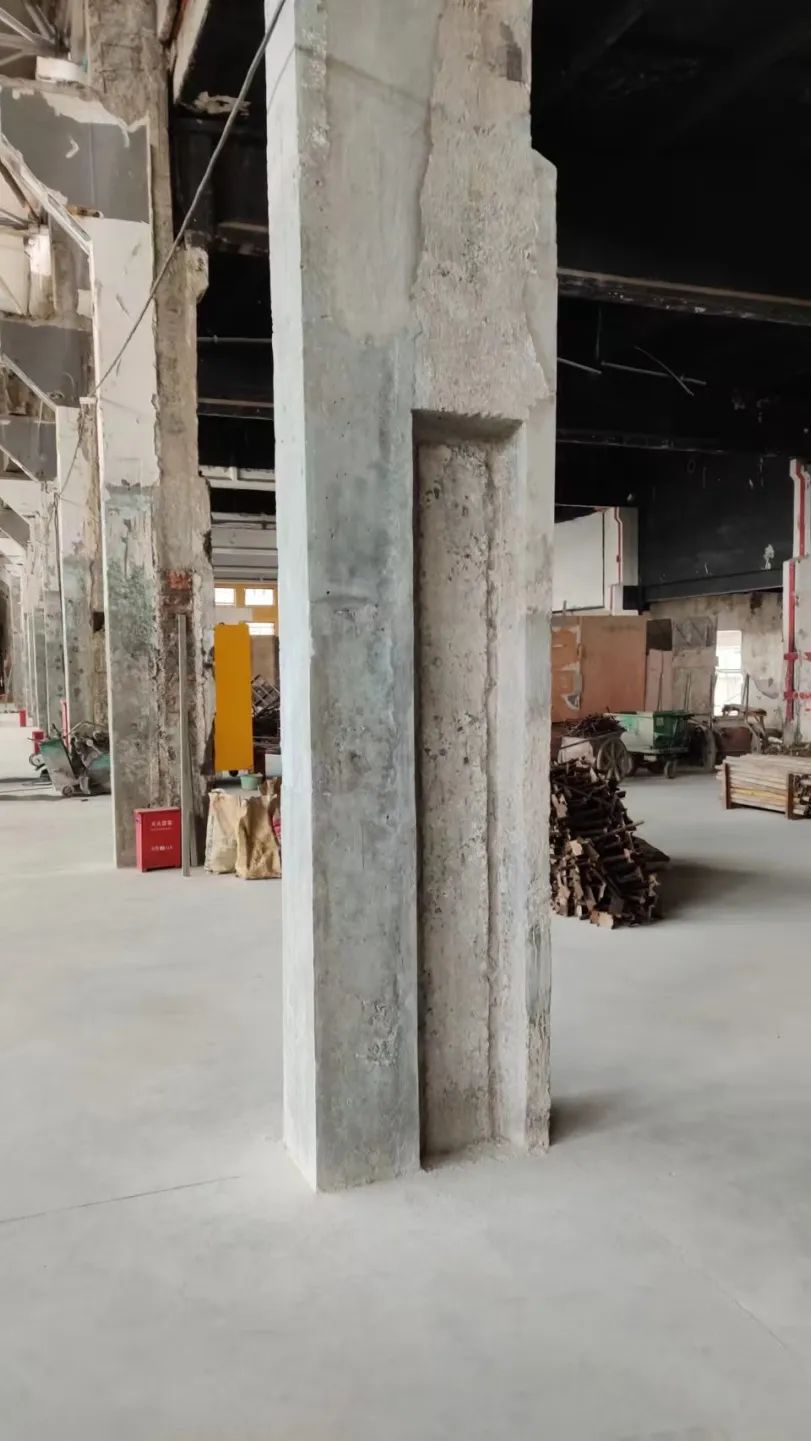

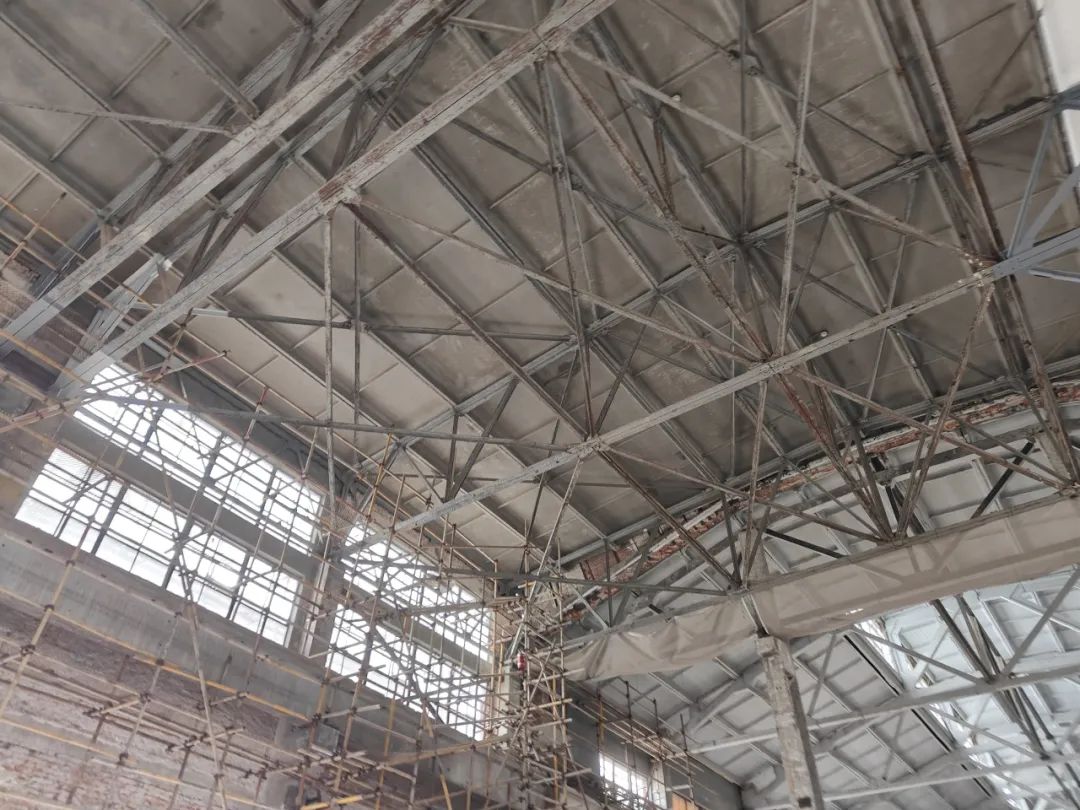

上钢十厂结构形式为排架柱+屋架承重体系，且保存较好。混凝土排架柱仅在露筋、开裂等位置做耐久性修复，表面整体涂刷混凝土保护剂。混凝土屋架清理至基层后重做碳布加固，并增加加固范围，覆盖所有受拉杆件。钢屋架按历史样式替换缺损杆件，保证连接可靠；外侧涂刷防腐、防火涂料。

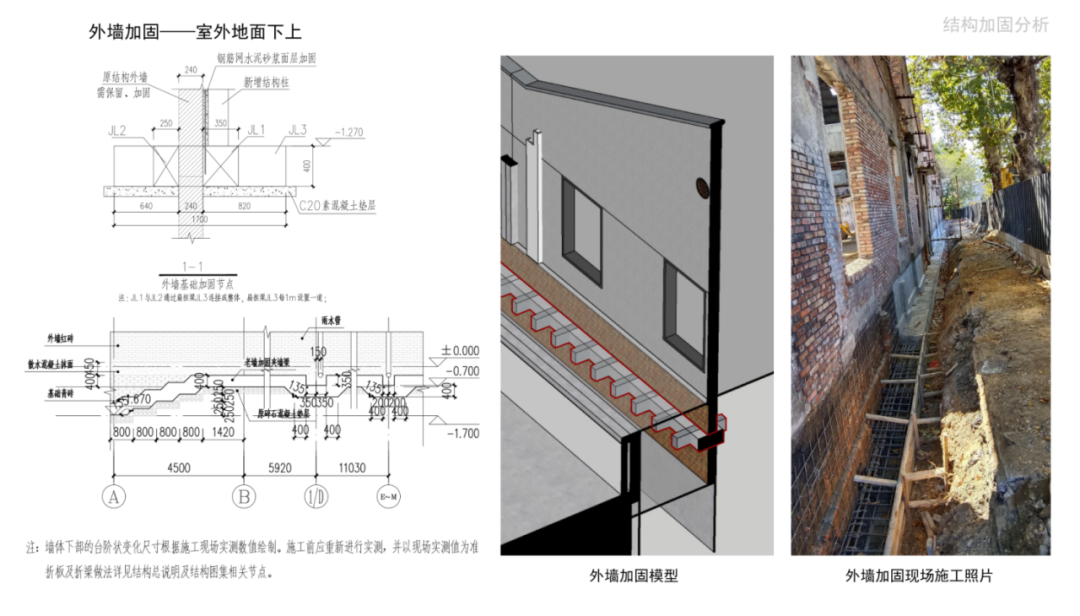

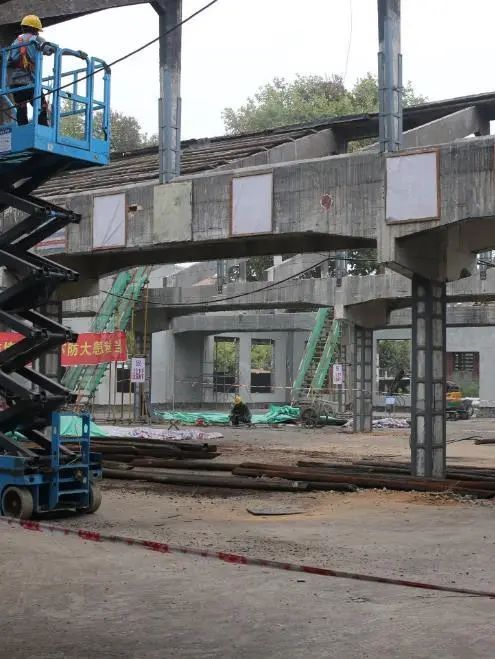

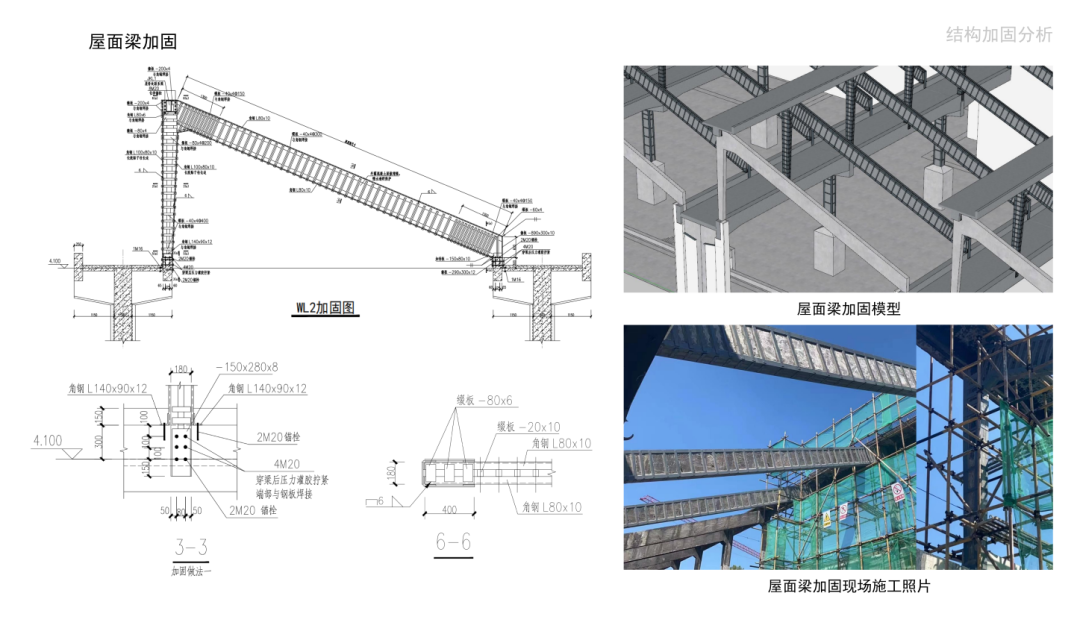

而景德镇民瓷厂一号厂房东西向为梁-柱框架结构，南北向为铰接排架结构，屋面为木檩条、木望板、平瓦屋面，保存状况一般。如砖墙基础埋深深浅差异较大，且原砖砌条基承载力有限，采用新加混凝土梁的方式进行加固。而对于混凝土柱和斜梁，以包角钢和缀板的方式，在混凝土构件外部形成金属外框，与原有混凝土构件共同受力。通过调节缀板的间距和角钢的尺寸，尽可能多地展现原有混凝土构件。

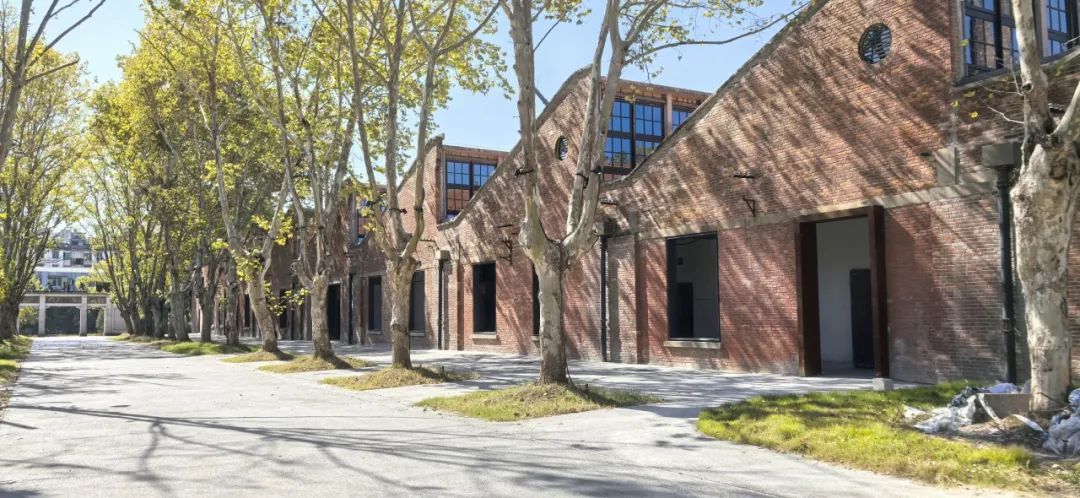

两个案例中，厂房外立面外侧的修缮根据损坏程度分级处理，对于砖块表面轻微的风化和缺失不予干预，且适度清洗脏污和后期覆盖，保留了工业建筑上时间的痕迹。

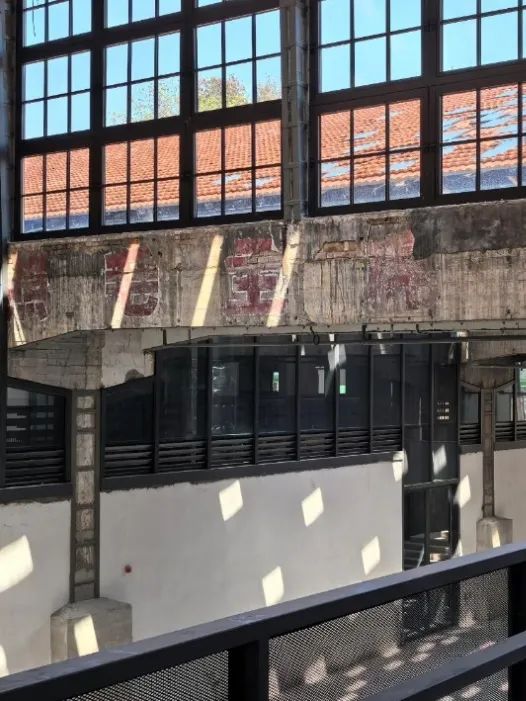

砖墙内侧的干预方式严格参照了房屋检测报告的结论，上钢十厂沿用与外立面相同的修缮原则，完全实现了清水效果，不做额外加固；而一号厂房由于保存状况一般，在墙体内侧采用钢筋网片进行加固，但对于原有墙体、梁柱上留存的不同历史时期的标语、记录生产进度的黑板等，都在施工中进行了精心保护，并成为建筑内外记录其生长，承载城市集体记忆的标志。

上钢十厂外培内侧修缮后

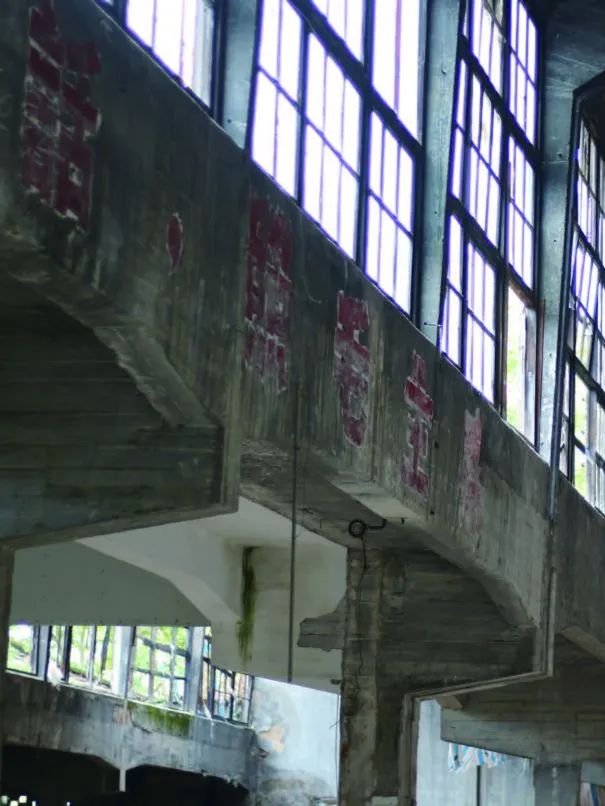

一号厂房内留存的历史痕迹

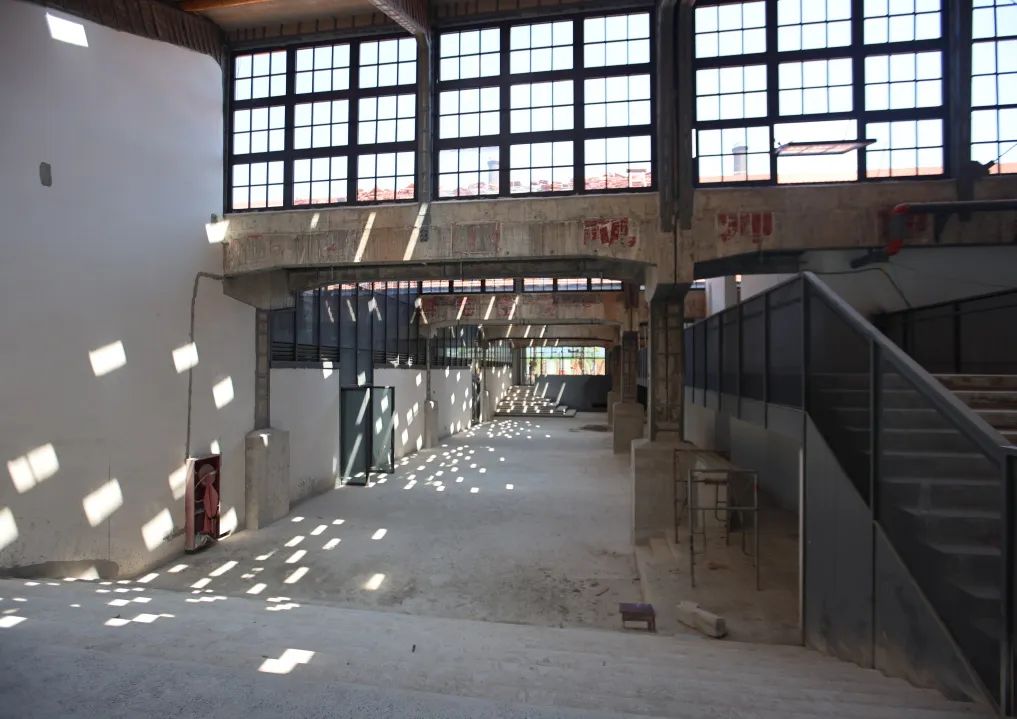

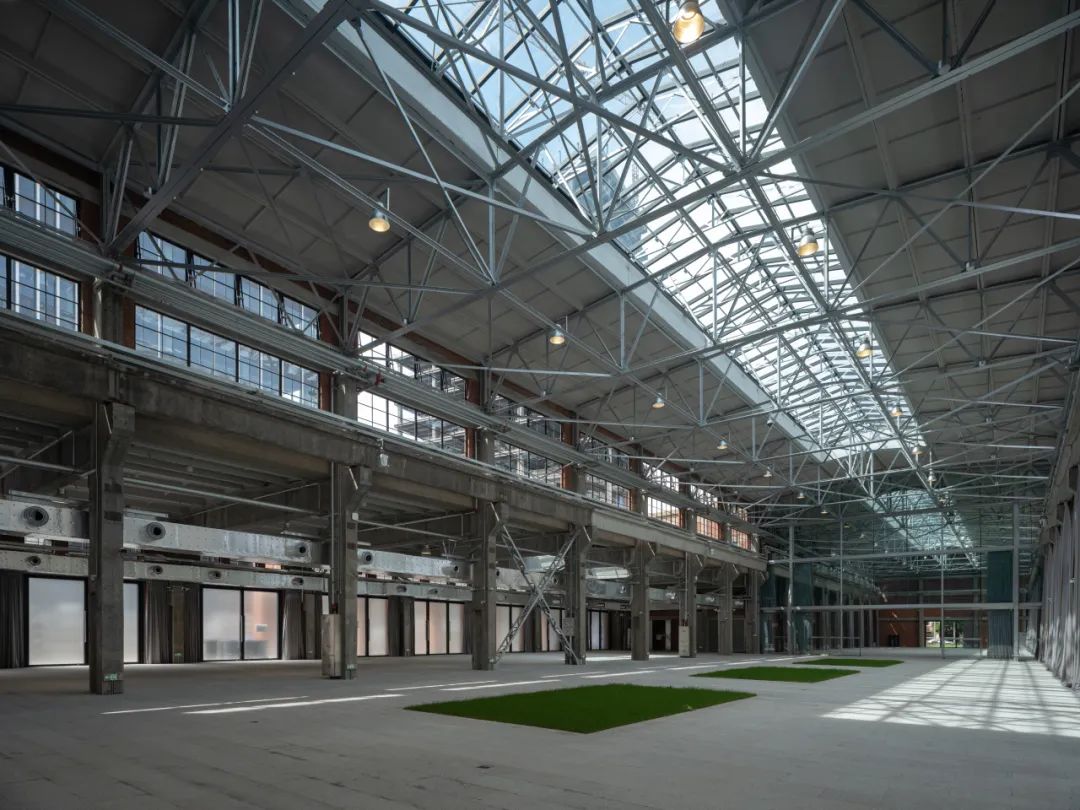

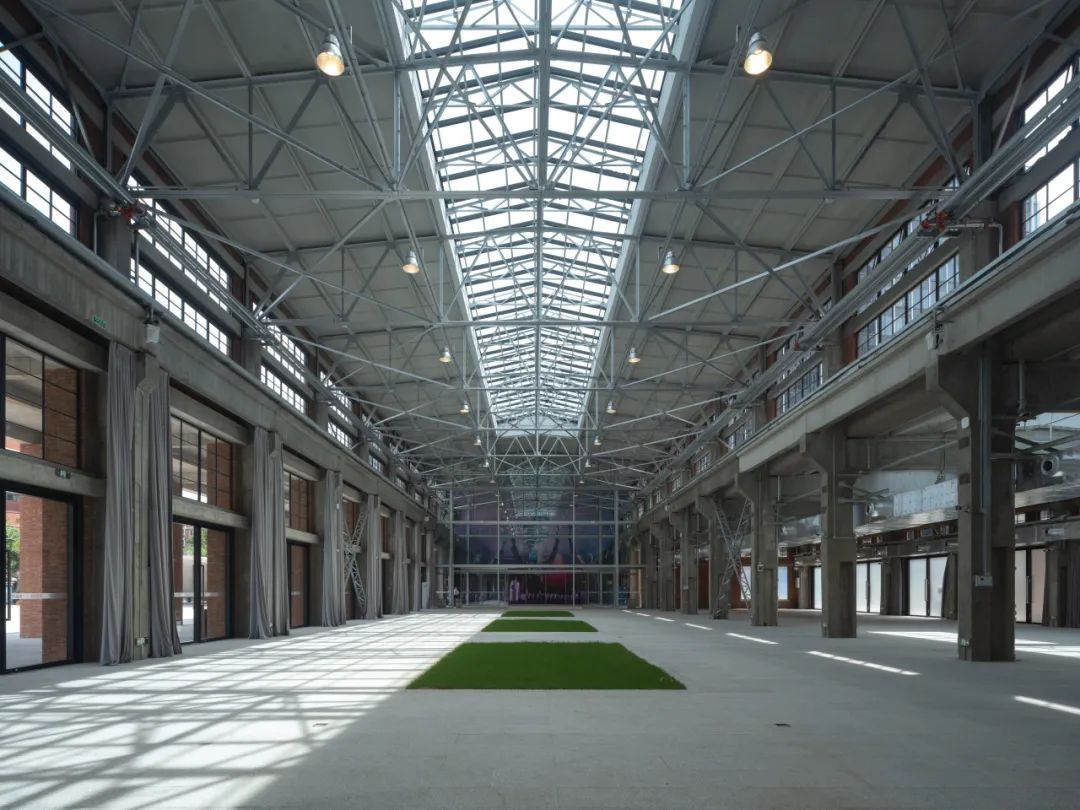

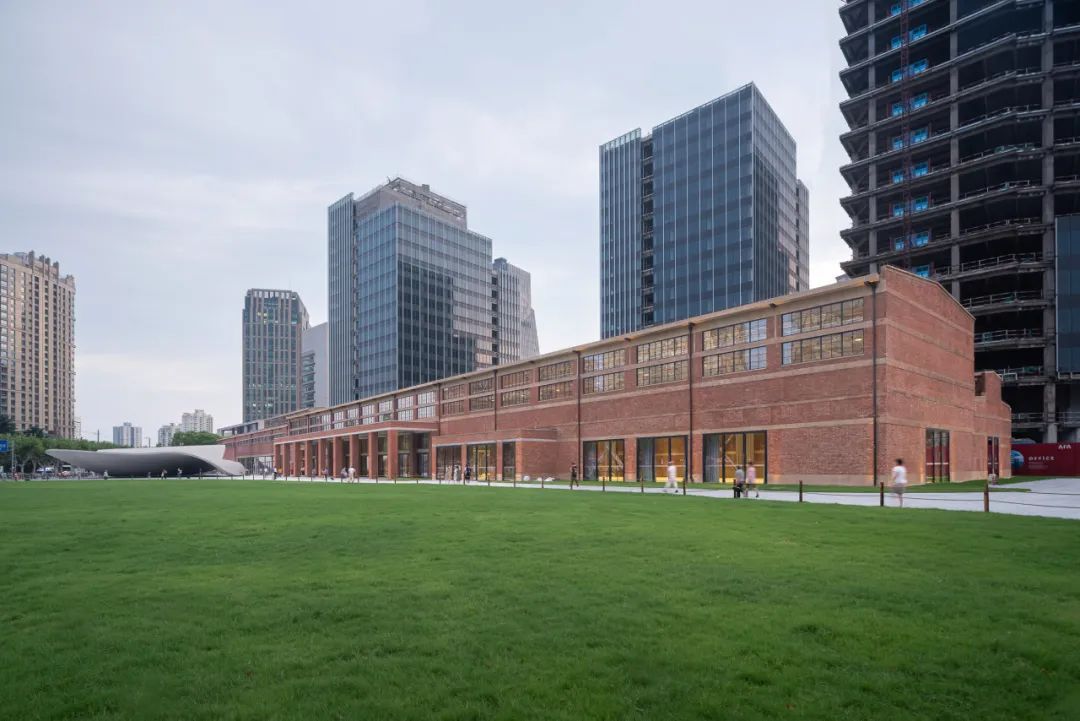

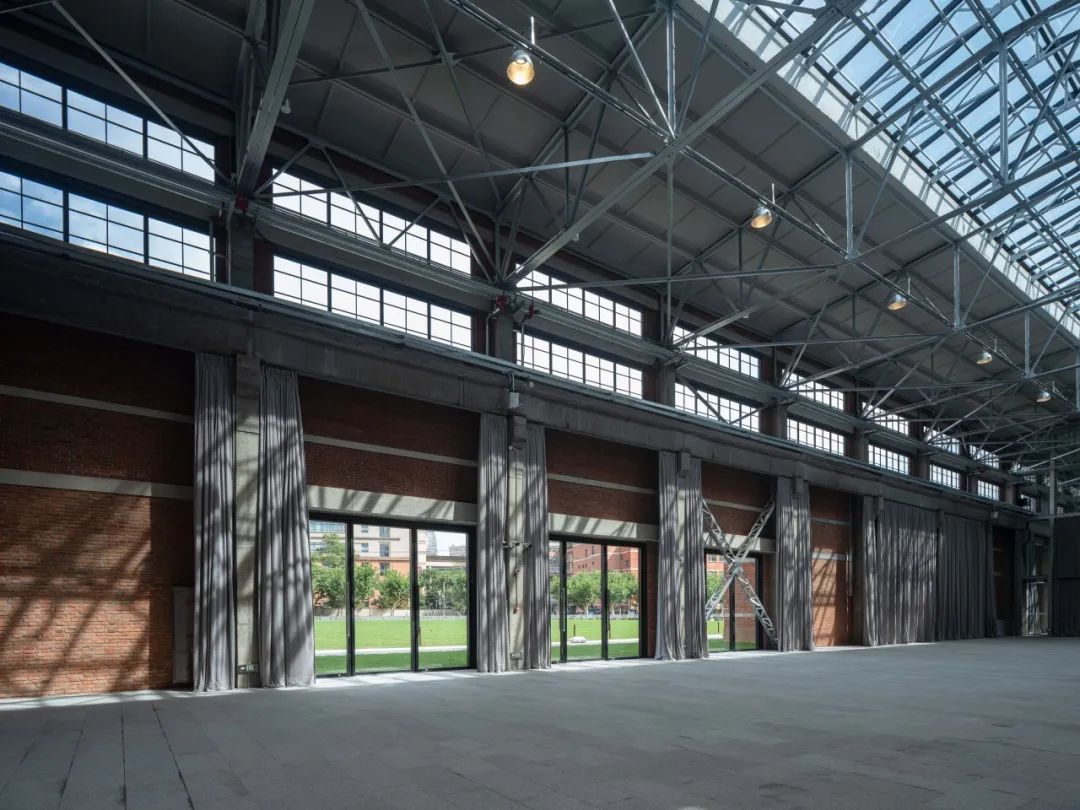

上钢十厂建筑主体为单层双坡厂房，长约180米，山墙面宽18米，高约12米。在上一轮改造中，夹层较多，空间划分多而杂。考虑到修缮后规划的多功能厅、中央花园和艺术展览区等空间均需要通透、开放和高大的空间，在本轮修缮中恢复了为单层厂房的大空间，通过新增独立承重的玻璃隔断划分功能区域，同时保持视觉连通性。

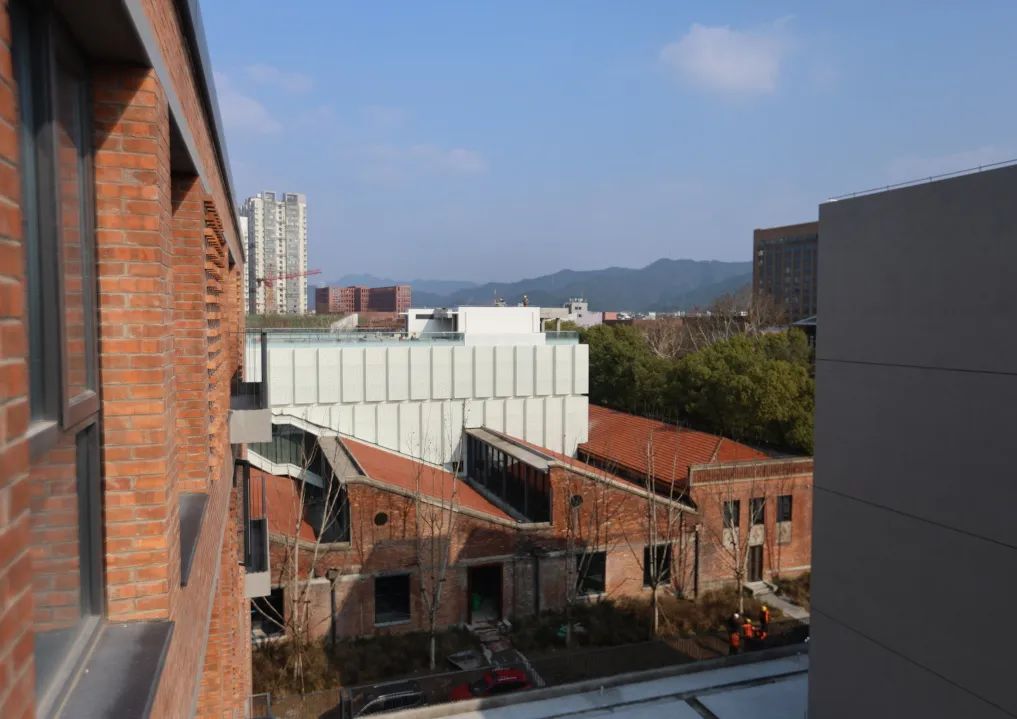

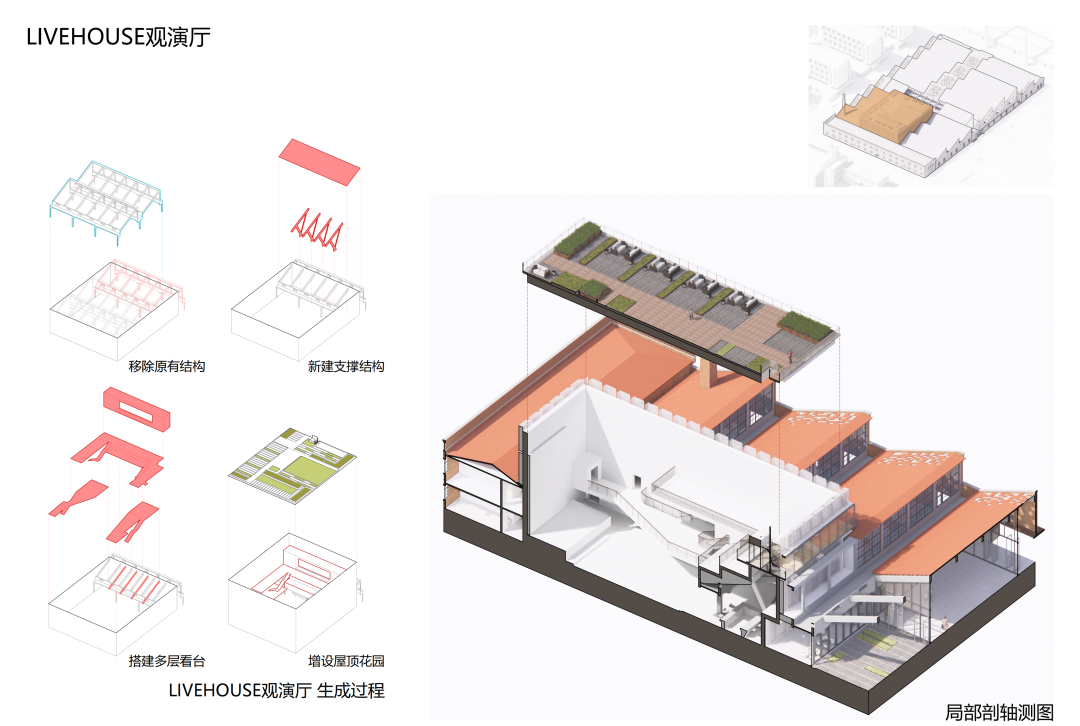

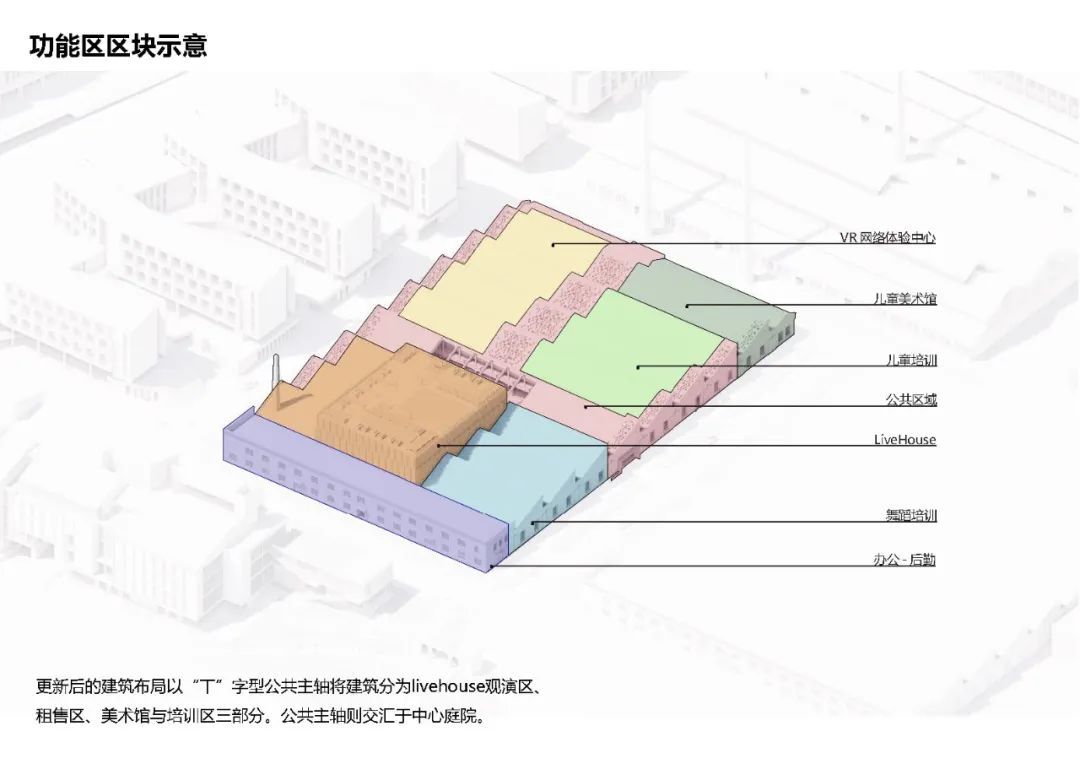

一号厂房为单层锯齿形厂房，南北向9跨，单跨长度12米；东西向8跨，单跨长度9米。更新后的建筑分为保留厂房与新建livehouse两个部分。前者保留外部红砖山墙及机平瓦屋顶；后者则为新植入的白色方形体量。以室外庭院为交通核，形成 “T” 字水平流线主轴，将建筑划分为小型现场演出观演区、租售区、美术馆及培训区三部分。新建的livehouse将成为整个建筑的标志性空间，其外立面采用穿孔板，以现代建筑语言和材料同原有厂房呈现新旧对话。

在两个案例中，由于屋架等屋面构造均被作为主要空间特征保留，新架设的设备管线便不能采用常规的吊顶形式来进行布置，而需要露明。设计师为了不影响厂房主体空间的完整性和未来功能对空间的使用需求，对机电管线进行了精细化管控。

上钢十厂通过增设的夹层与局部下挖增设两处机房，并且在屋架与行车梁之间布置设备管线，以降低对空间的遮挡，这种设计不仅保持了厂房的开放感，还通过合理的空间配置，提升了建筑的综合性能，使其能很好地服务于未来多样化的使用需求。

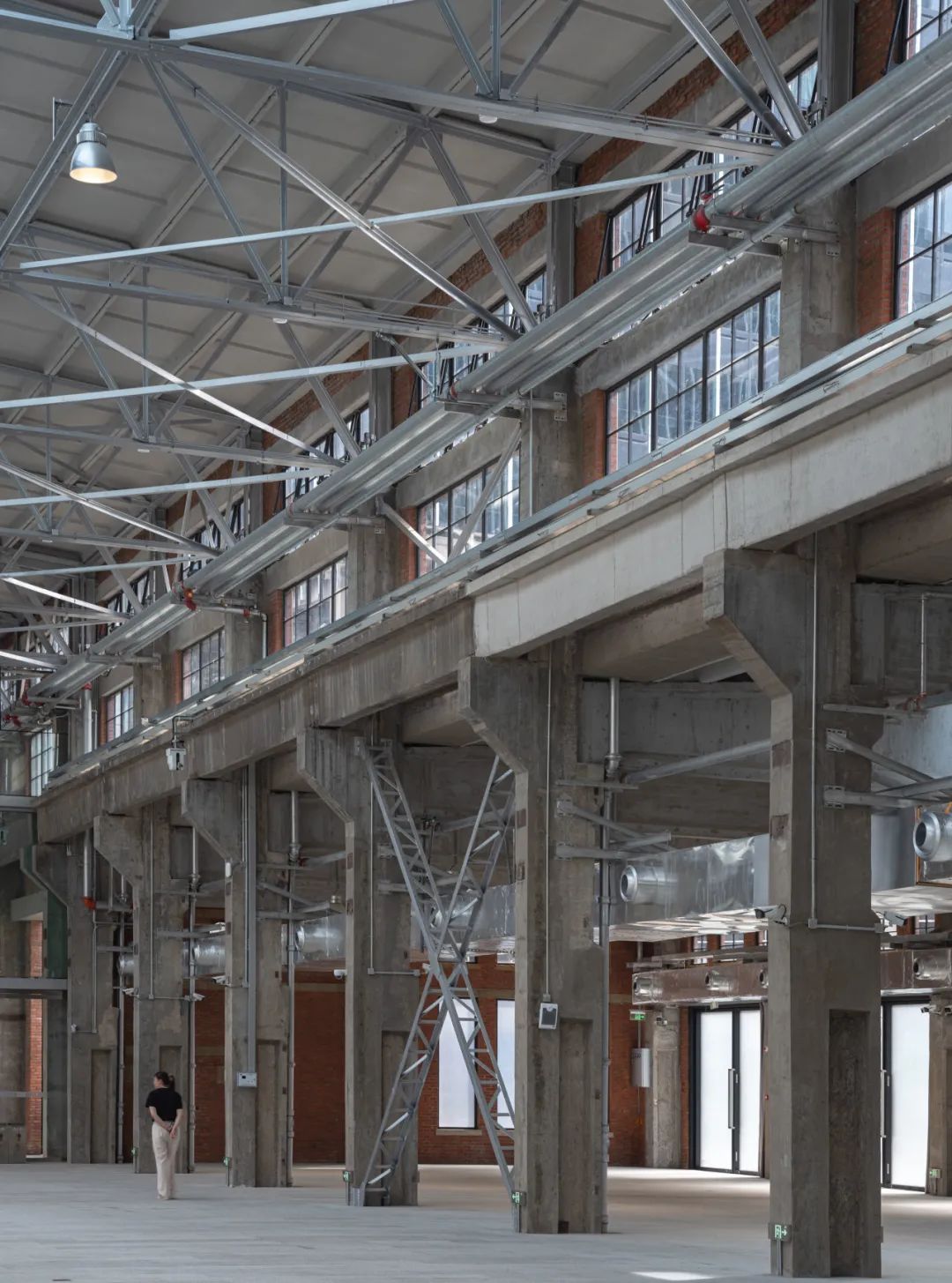

24 上钢十厂机电管线避让高侧窗布置

一号厂房采用全空气系统，并以布袋风管放置于斜梁与天沟夹角处，其余电气桥架和消防水管都布置于布袋风管与原混凝土梁的缝隙处。这样以最小空间将各种露明管线进行整合，并通过统一的涂装，成为体现室内工业风格的重要元素。

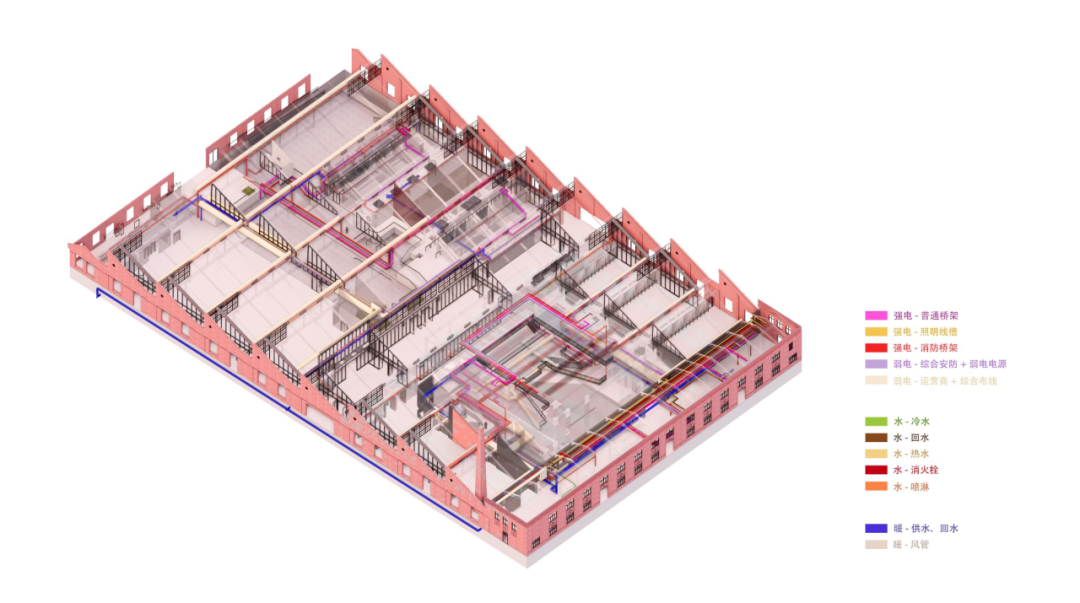

一号厂房管线综合BIM模型

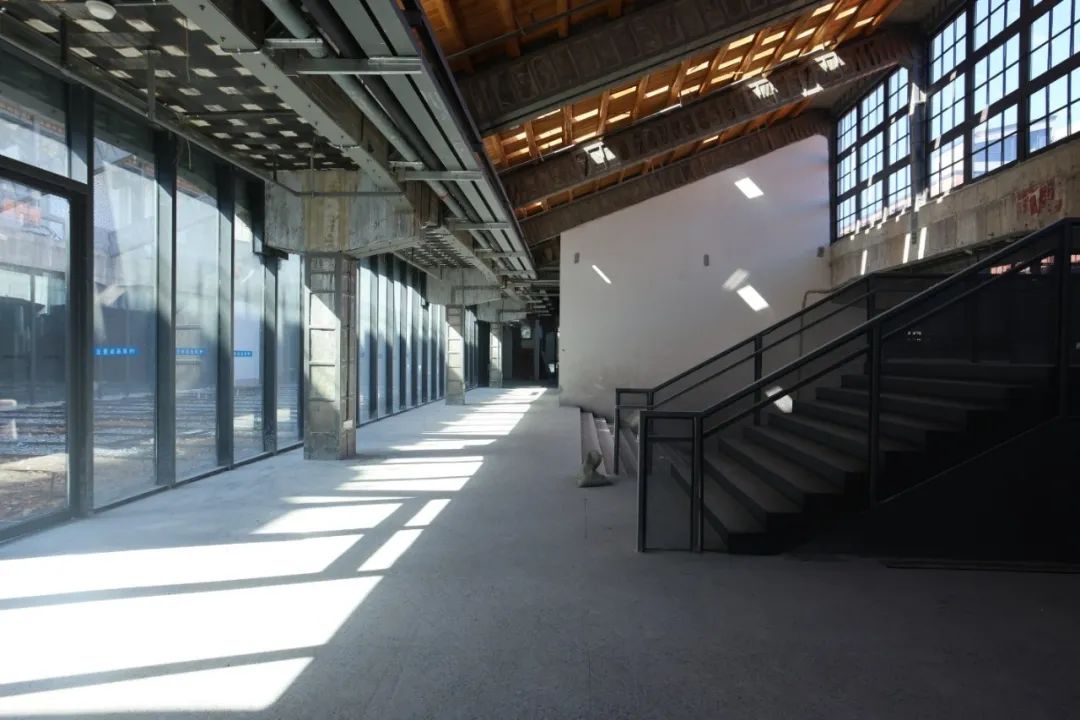

 一号厂房机电管线紧贴屋面安装
