奉贤区上海翁家天主堂修缮实录

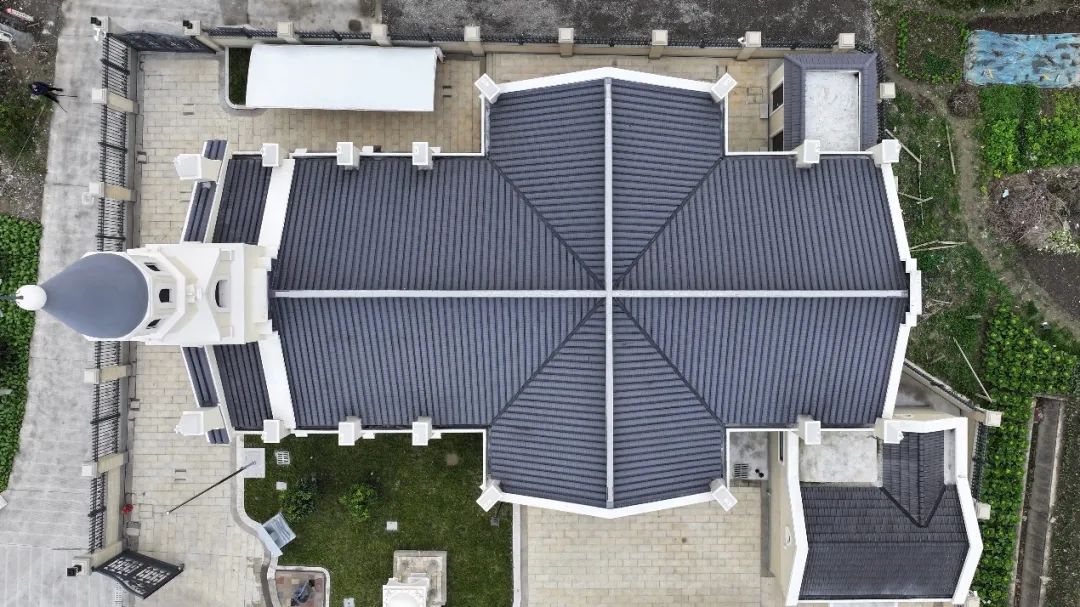

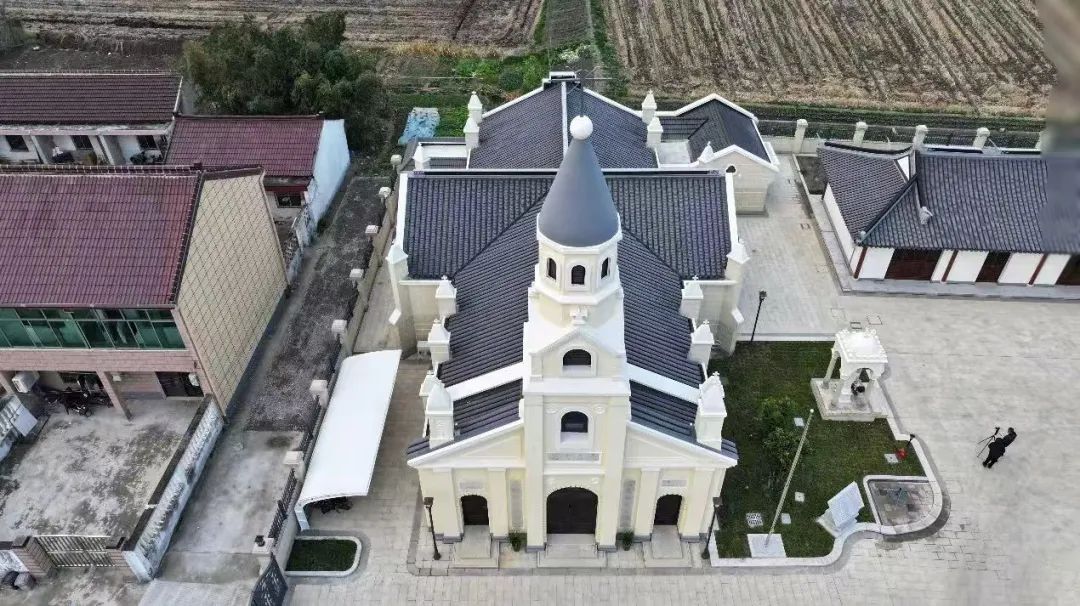

屋顶俯瞰修缮后照片

天主堂主体室内修缮后照片

项目概况
/ 01

翁家天主堂位于上海市奉贤区柘林镇金海村，始建于1852年。最初规模为土地1.4亩，堂屋一间，东西厢房各一间，总计4间，随后百年内经历数次损毁与重建。

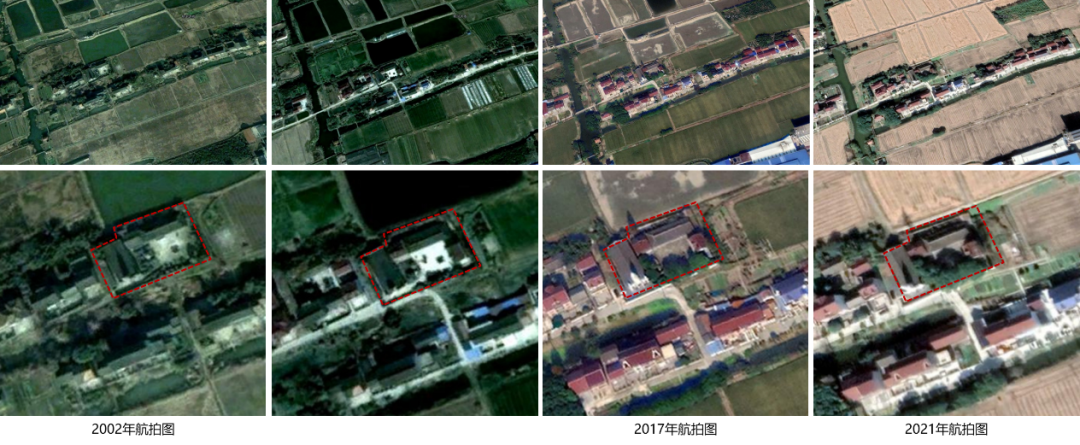

教堂地块历史变迁

2022年天主堂由主管部门组织进行修缮改造工程的设计和建设工作，2024年修缮完毕，并投入使用，工程占地约1600㎡，建筑面积约750㎡。

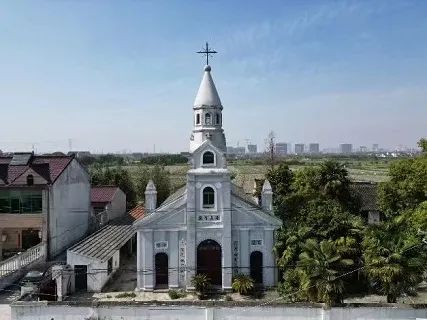

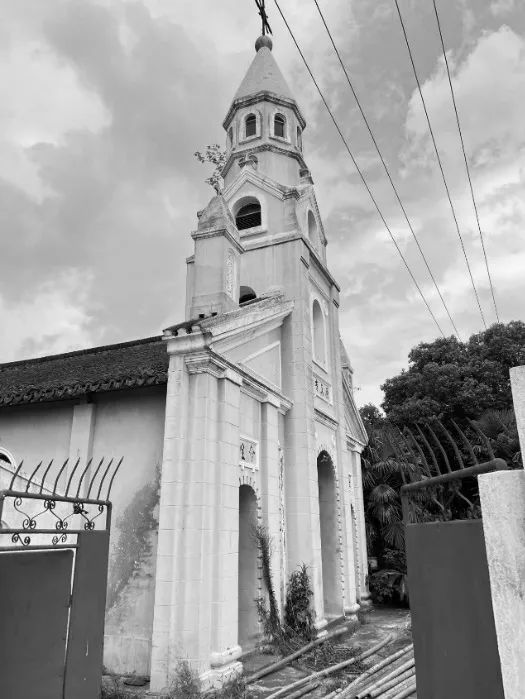

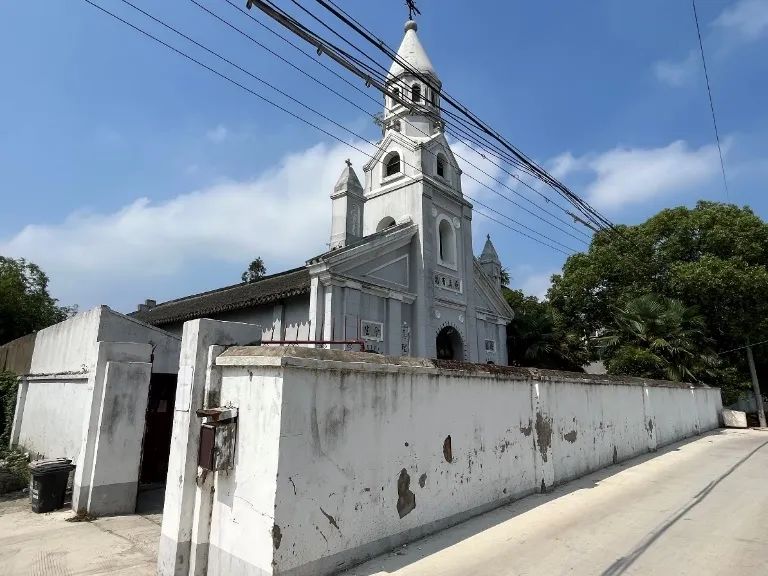

钟塔修缮前照片

设计团队针对不同建筑，采用有针对性的修缮策略，对保留的两处不可移动文物建筑进行保护修缮设计，其他建筑更新改建和移除重建，并对场地景观环境进行整治提升。

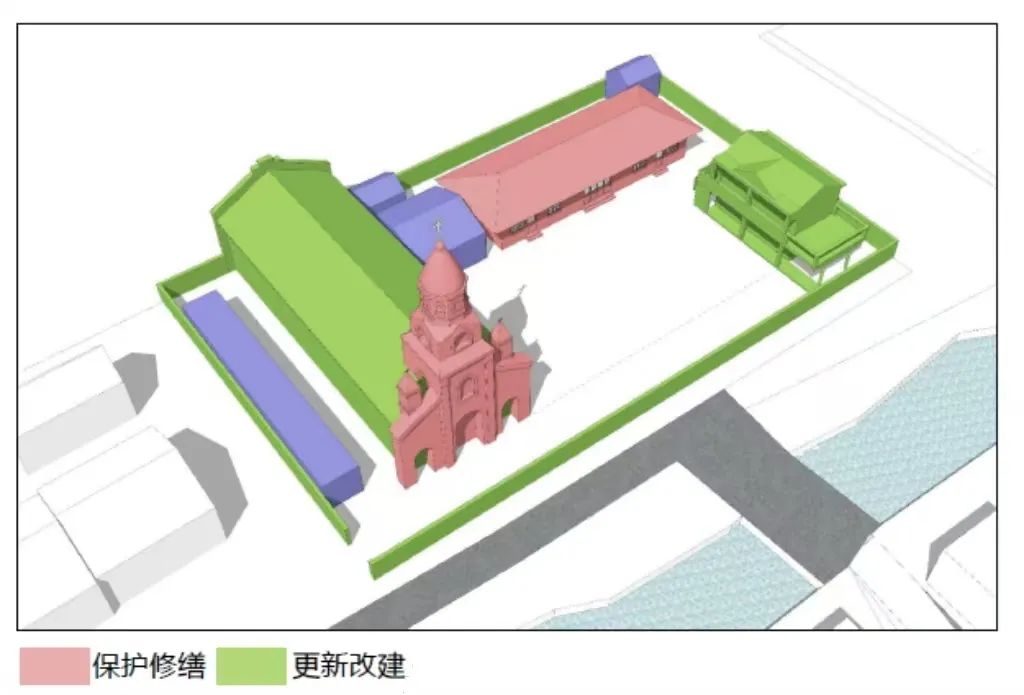

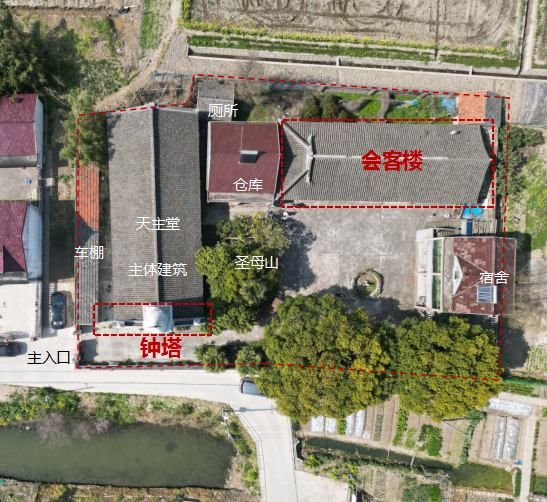

修缮分类示意

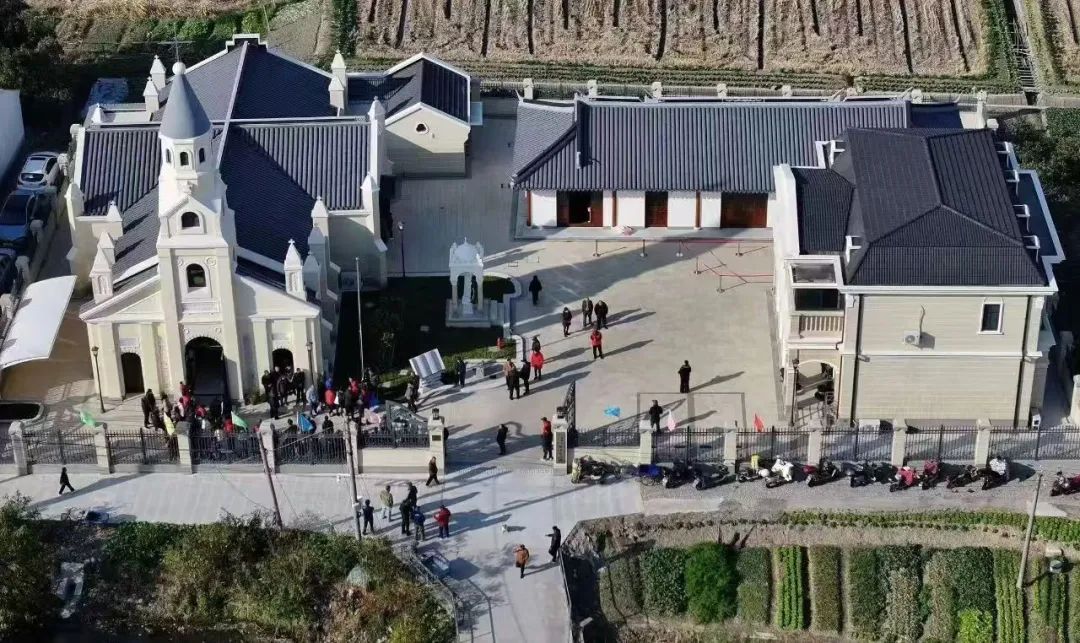

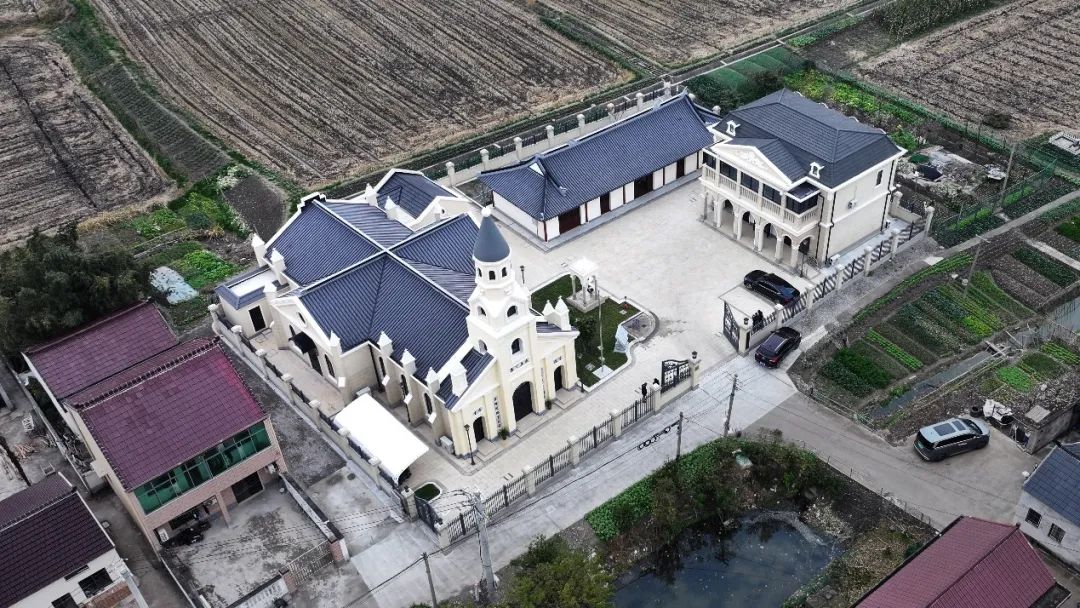

修缮后总体布局照片

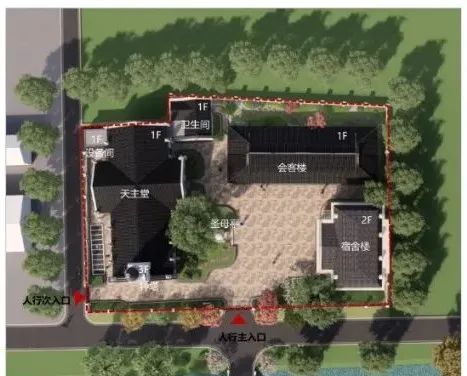

修缮后总平面布局

修缮后的翁家天主堂

不可移动文物建筑
   钟    塔

钟塔整体保留了较为古典的建筑轮廓，立面及装饰细节较为简洁，仅在层层收缩的建筑檐口、窗下、主要出入口保留了带有宗教色彩的装饰以及石材中式匾额元素。立面材质为涂料，有水平内凹分缝，屋顶材质为涂料，局部小青瓦。钟塔的重点保护部位有建筑平面布局、结构体系、外立面、屋面。

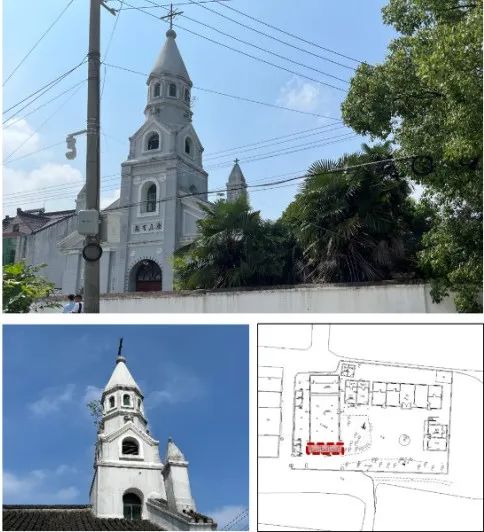

钟塔重点保护部位示意

设计团队考证教堂钟塔历史原貌，采用原工艺、原样式、原材料进行修缮。

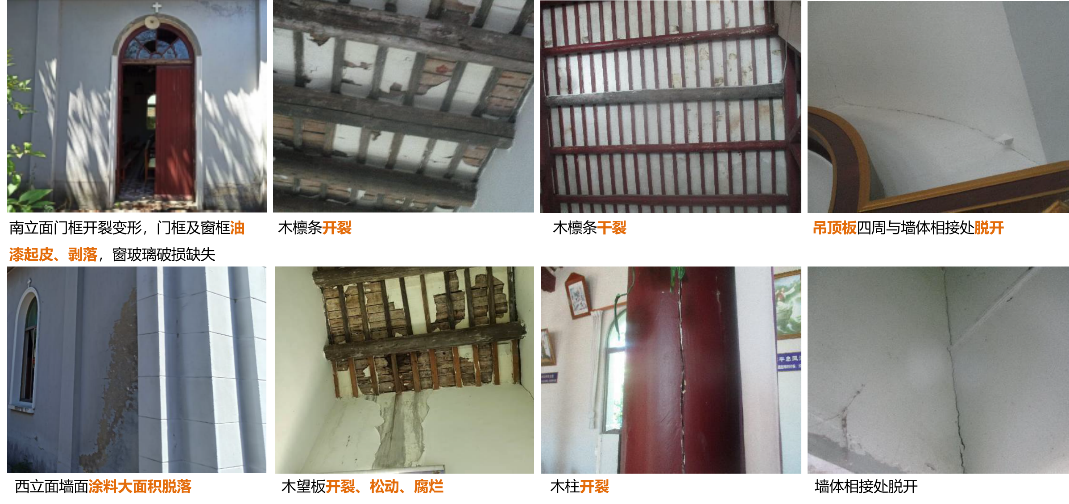

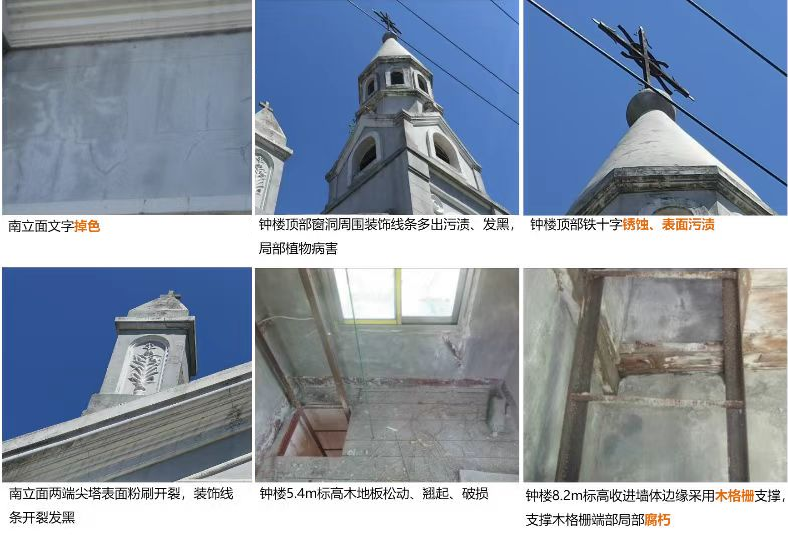

钟塔现场甄别

钟塔修缮策略以保护为主，对损伤部位在不破坏原结构基础上进行修复，砖墙用高延性混凝土加固，拆除原锥形屋面（90年建）并按原形制换为混凝土屋面，更换损坏的木格栅、地板和木椽子。

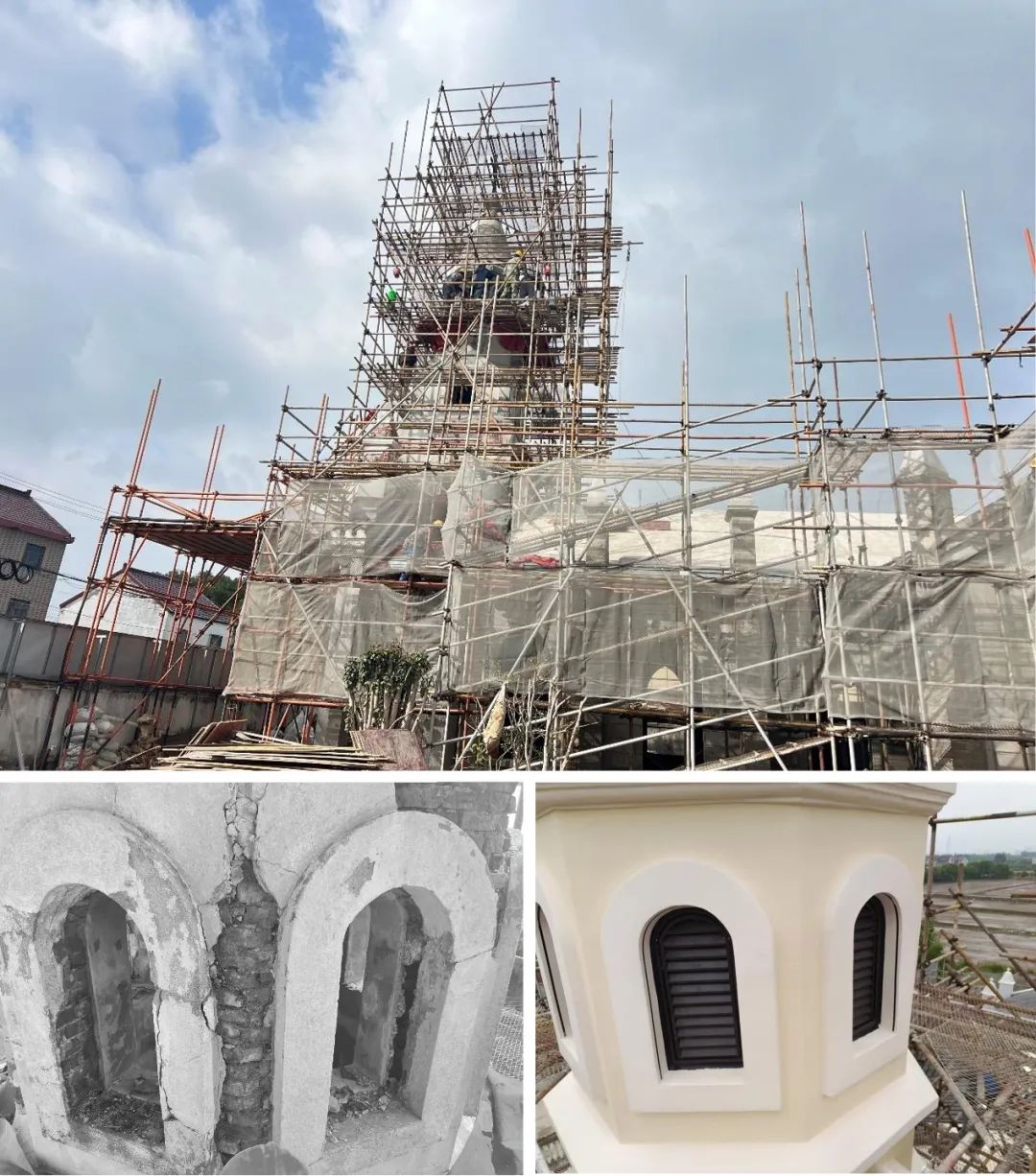

对钟塔进行结构加固及美化

教堂与钟塔风格协调改建，屋顶恢复时采用上海同期天主教堂十字形形制，沿用小青瓦；外立面融上海同期哥特晚期罗马风，增扶壁柱，侧立面布局强调序列；侧墙柳叶窗具哥特尖顶特色，修长比例，保留窗套顶部十字装饰。

修缮前后效果比对

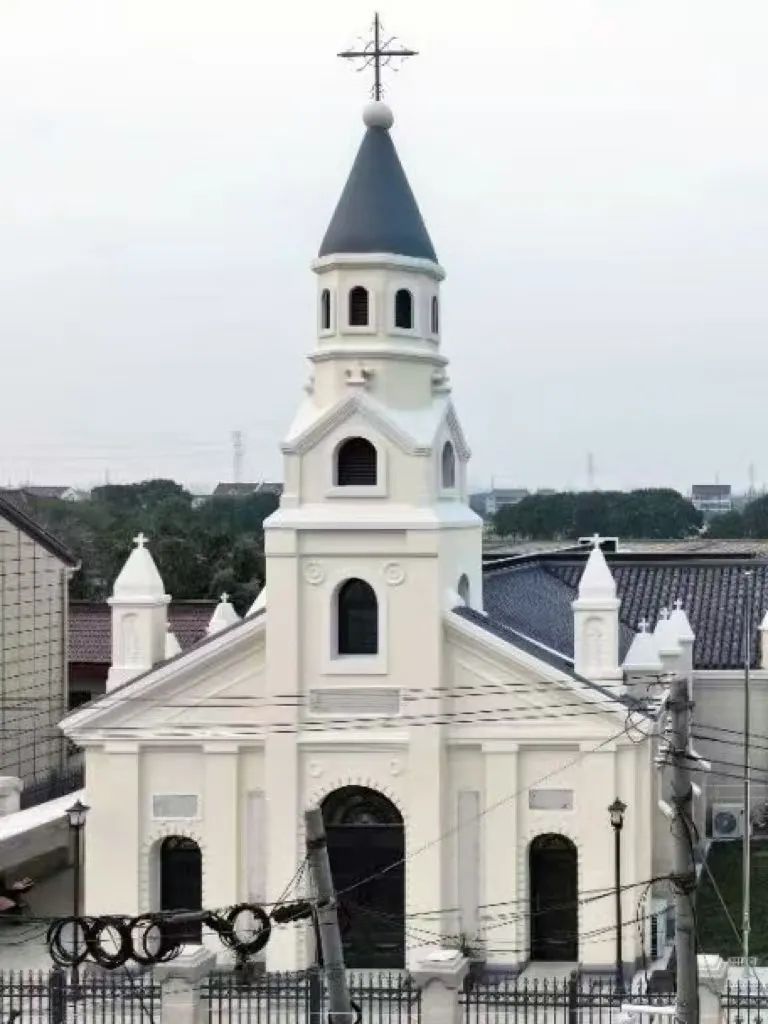

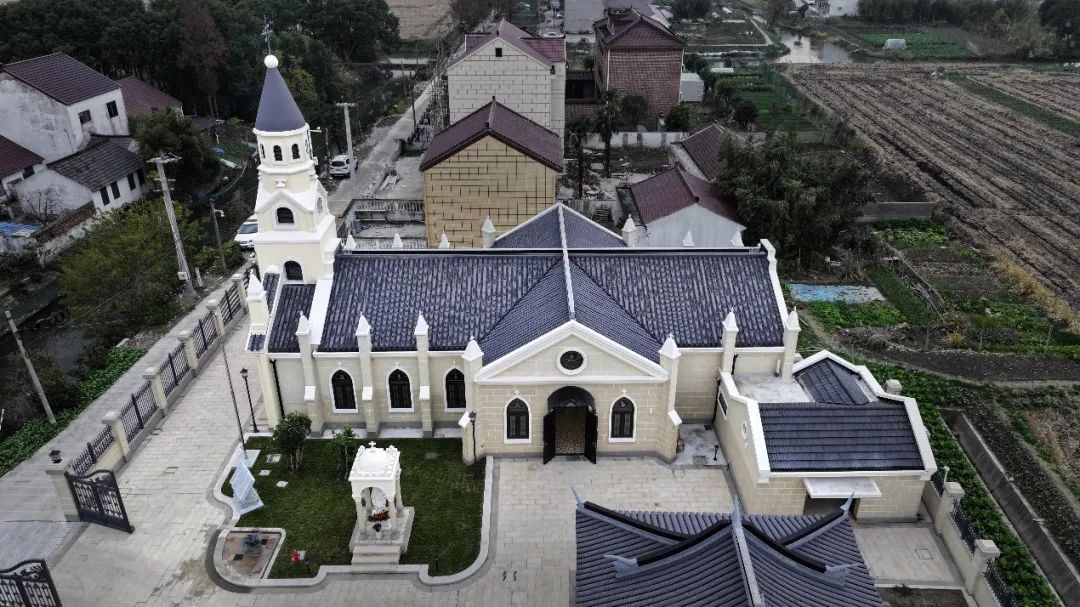

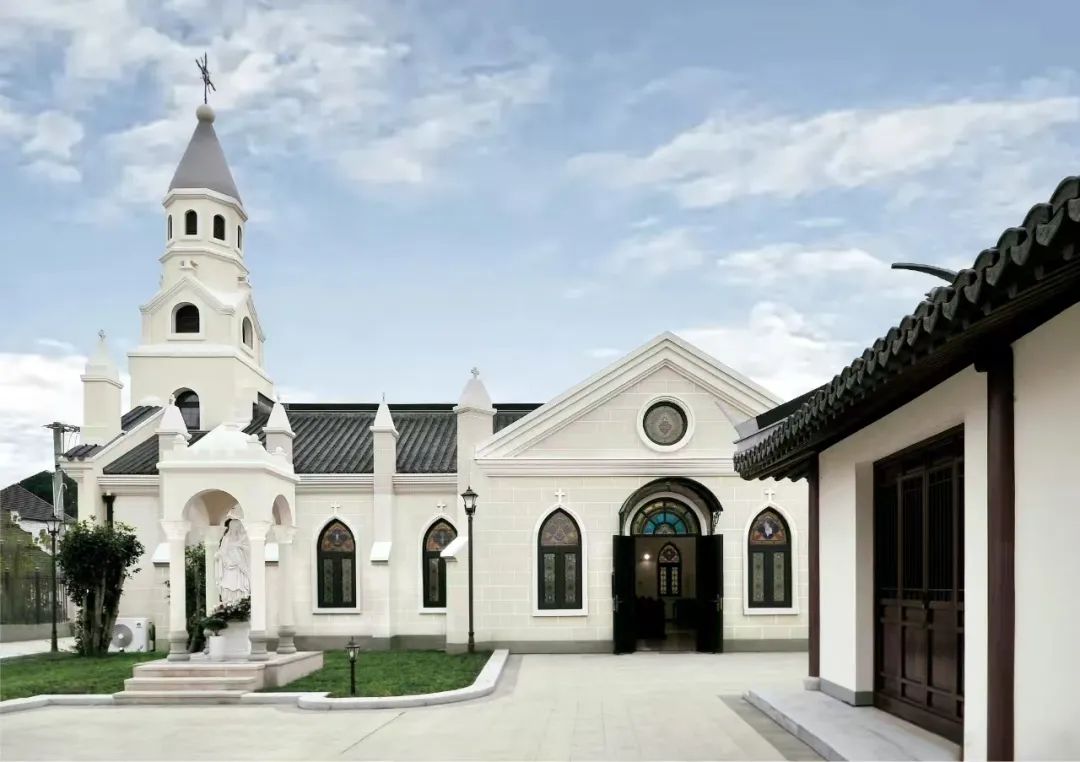

钟塔及教堂主体修缮后照片

室内设计研究结构、材料、光影，旨在营造教堂典雅、静谧、神圣氛围。控制柱距与梁截面，赋予教堂古典、对称、韵律感。哥特式灯具烘托氛围并增强艺术照明。室内色调与建筑外立面米黄相配，地面彩砖仿原式样，实木座椅注重简洁实用坚固。

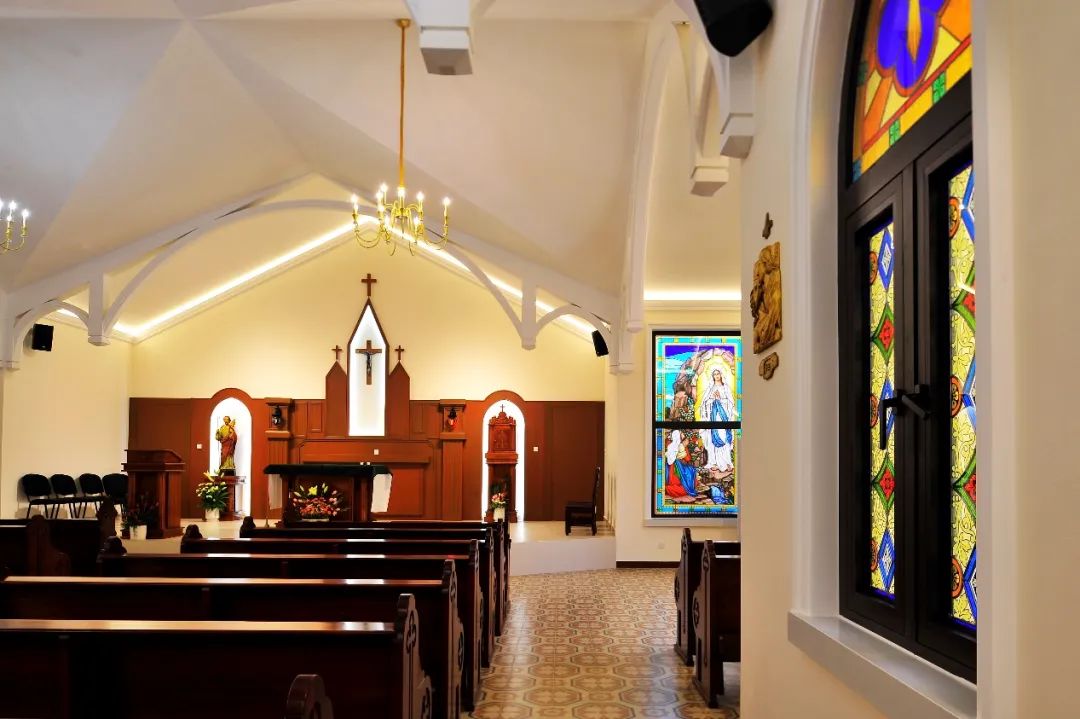

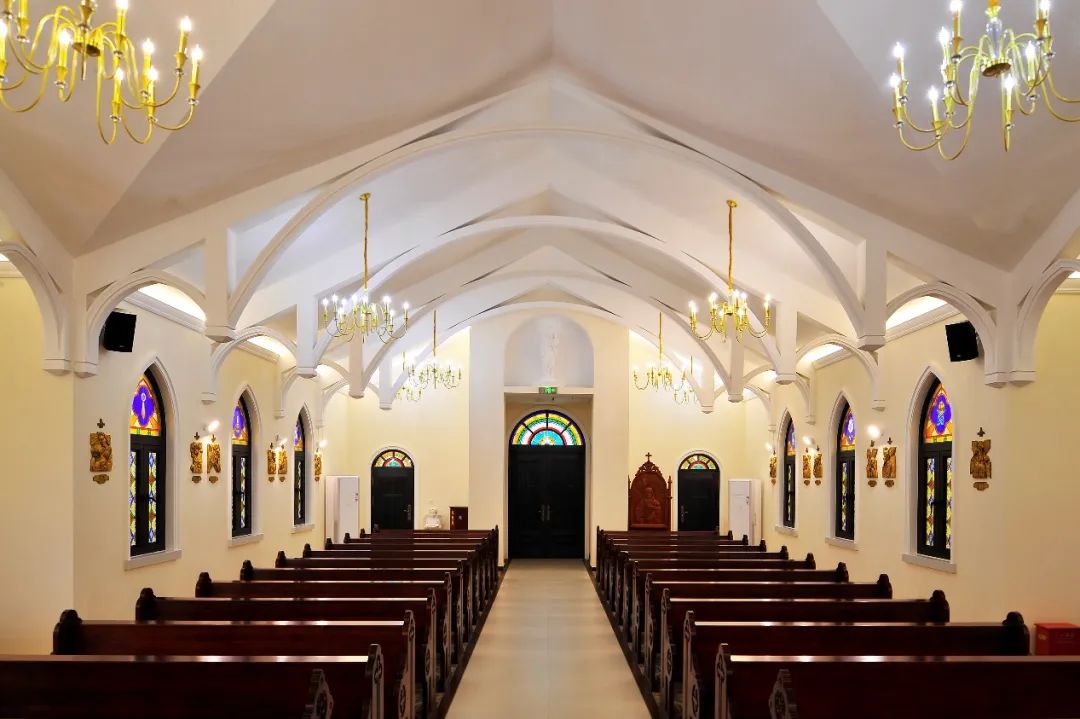

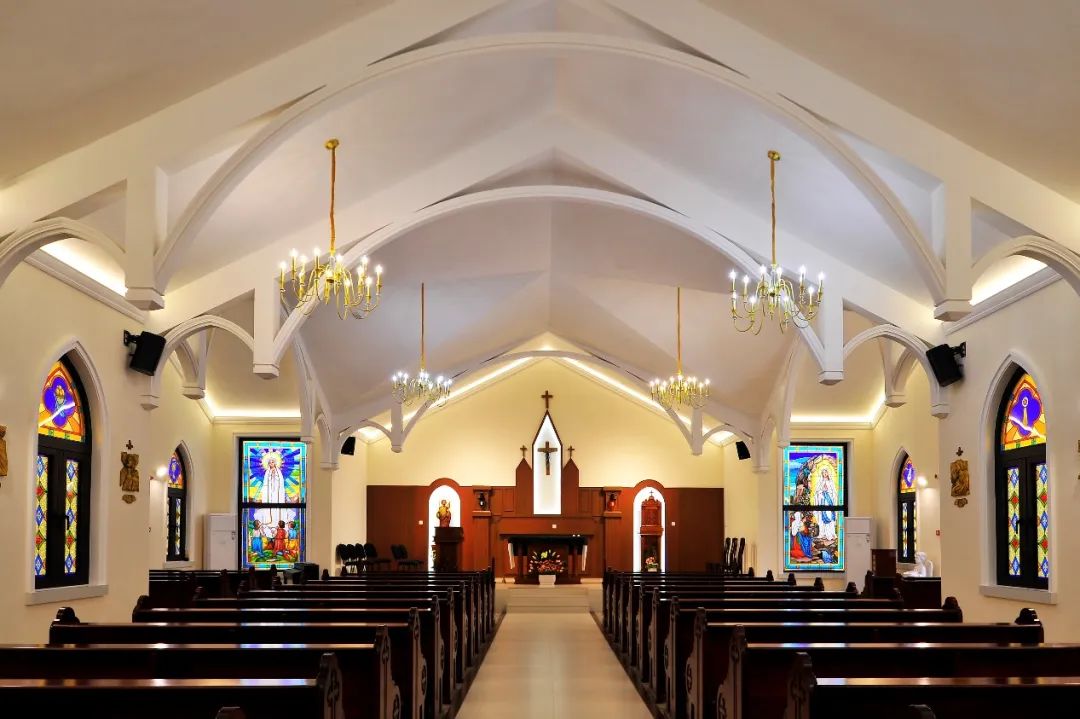

天主堂主体室内修缮后照片

不可移动文物建筑
   会  客  楼

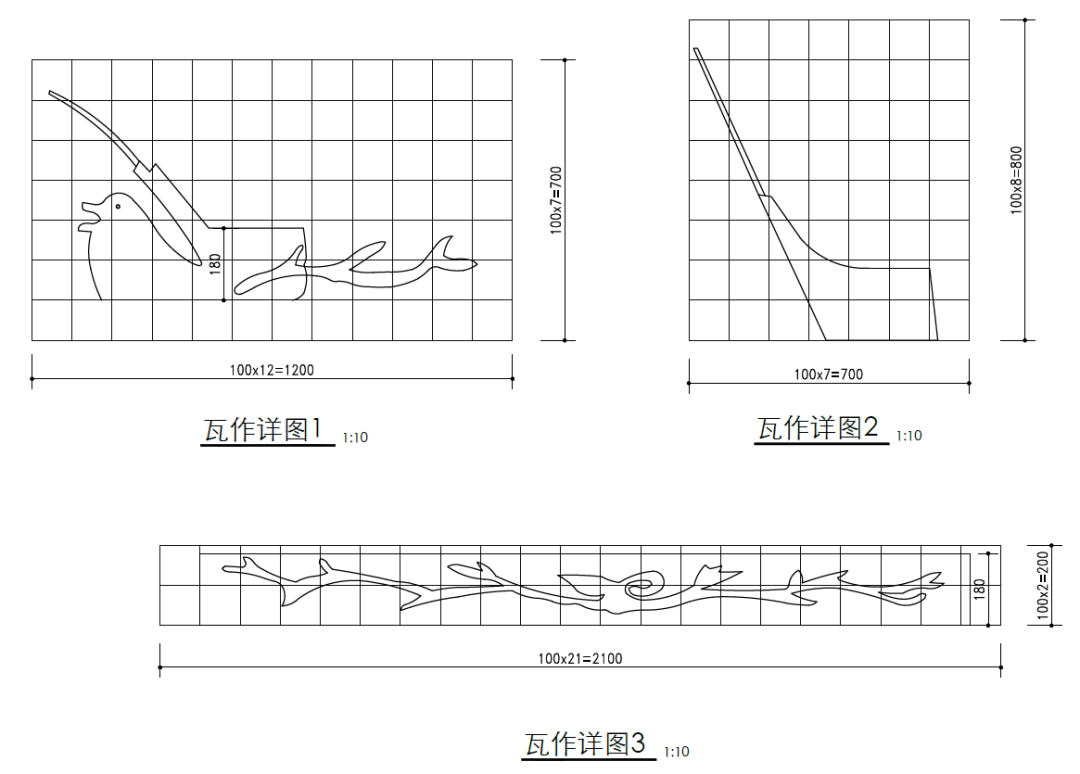

会客楼为清末奉贤区代表性民居样式，采用传统歇山屋顶覆黑色小青瓦，檐口有瓦当，屋脊为立瓦上加压顶，中部装饰柳枝花纹，鸱尾为哺鸡脊配剑形饰。主题木立帖结构完整，墙面原为纸筋灰，门窗具传统特征。其建筑布局、穿斗式屋架、木桁架及屋面特色装饰是研究上海传统民居的重要依据，需重点保护。

会客楼重点保护部位示意

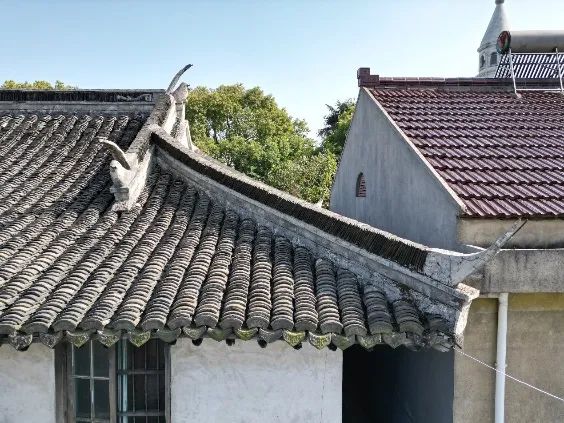

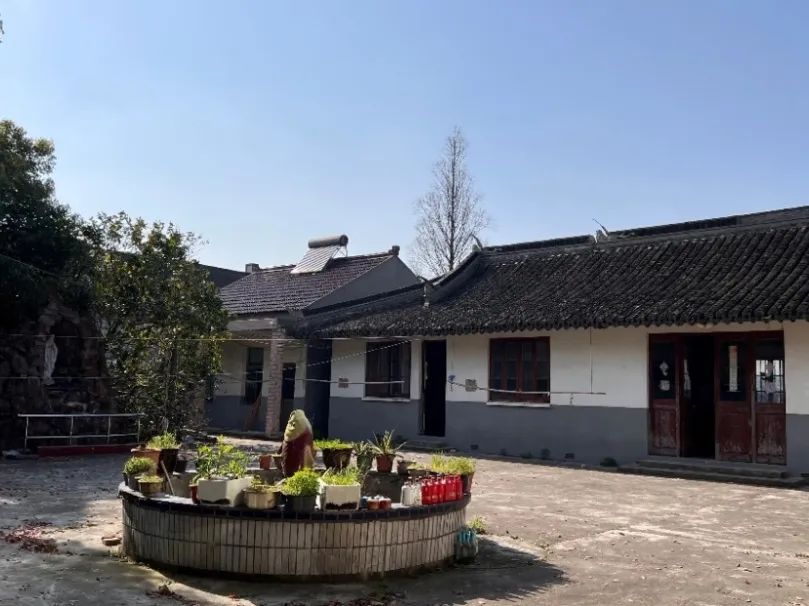

会客楼现场甄别

修缮前的会客楼屋顶为西侧歇山，东侧硬山（2013年台风导致东侧屋顶原歇山形式损坏，改为硬山），本次保护修缮屋顶按照历史原貌修复东侧屋顶，保留原有小青瓦屋顶及哺鸡脊与剑形装饰；平面布局及结构形式保持不变，将南立面东西两侧门窗按照同时期奉贤民居形式调整，扩大东西两侧房间入口，木制门窗与墙体按照传统工艺修复。

会客楼的修缮施工，首先对原屋面拆除下的瓦件、望砖进行清理并清洗，瓦按照种类码放整齐，包括小青瓦、滴水瓦、花边瓦、屋脊瓦等。剔除风化及裂缝严重瓦片、望砖，完整坚固者用于修补主立面屋顶(南侧立面)。不足的部分按照现有尺寸、材质进行定制。

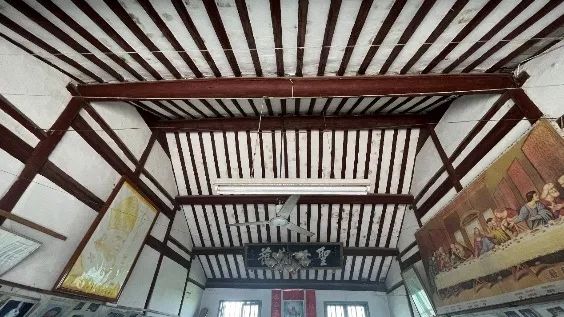

会客楼屋架修缮施工照片

会客楼修缮保留了原有建筑的木结构体系，对原有木结构进行了加固的做法，并在满足结构要求的情况下进行防腐防虫处理措施。对原有木檩条及木柱小尺度开裂，用环氧树脂腻子填实抹平；大尺度开裂，用切割木榫粘胶补实磨平；对于普遍开裂的木檩条，则采用拆除换新措施。

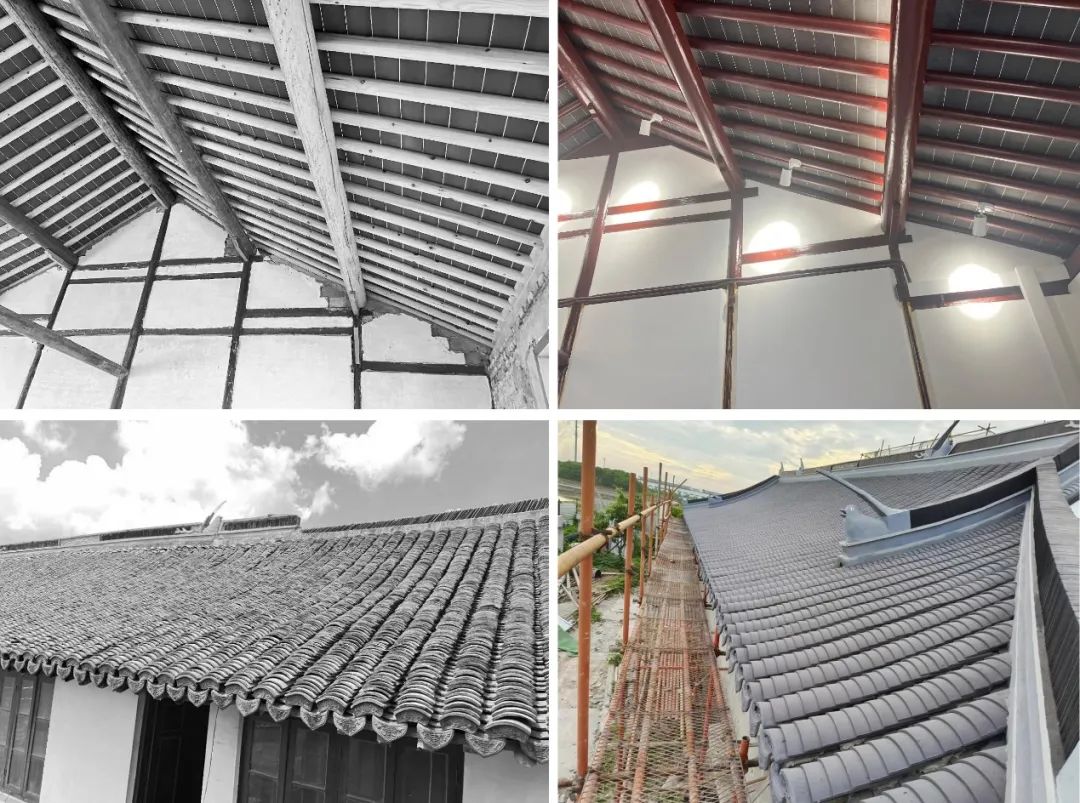

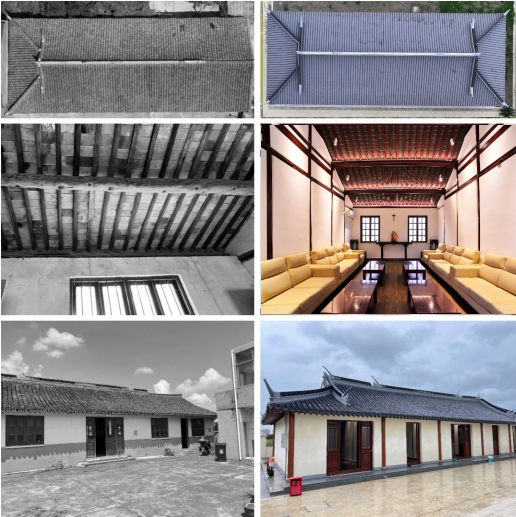

屋面修缮效果对比

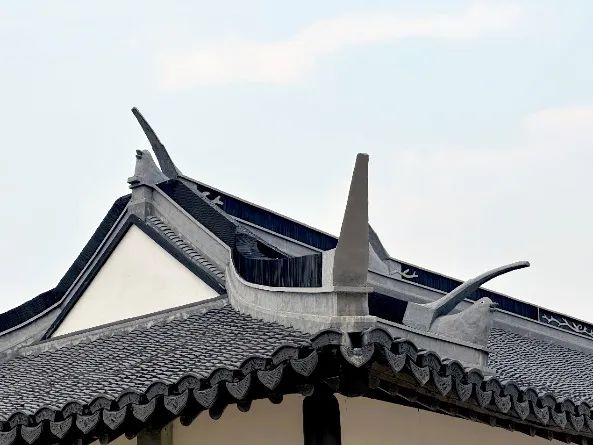

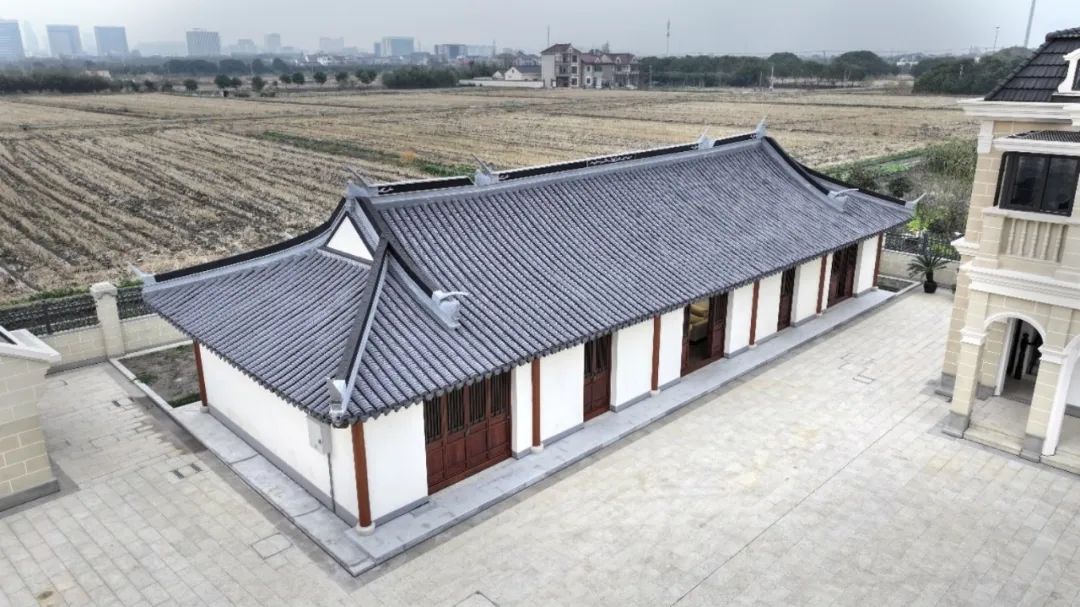

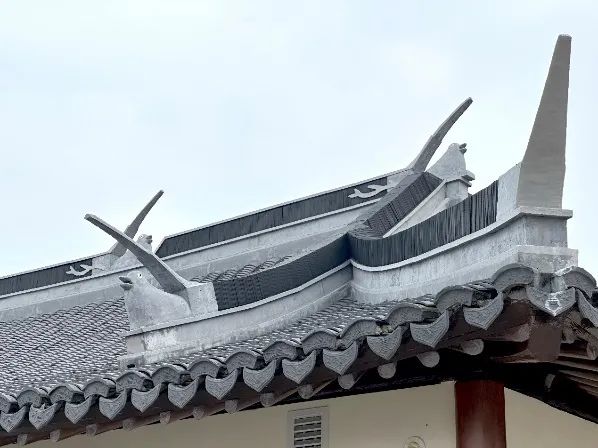

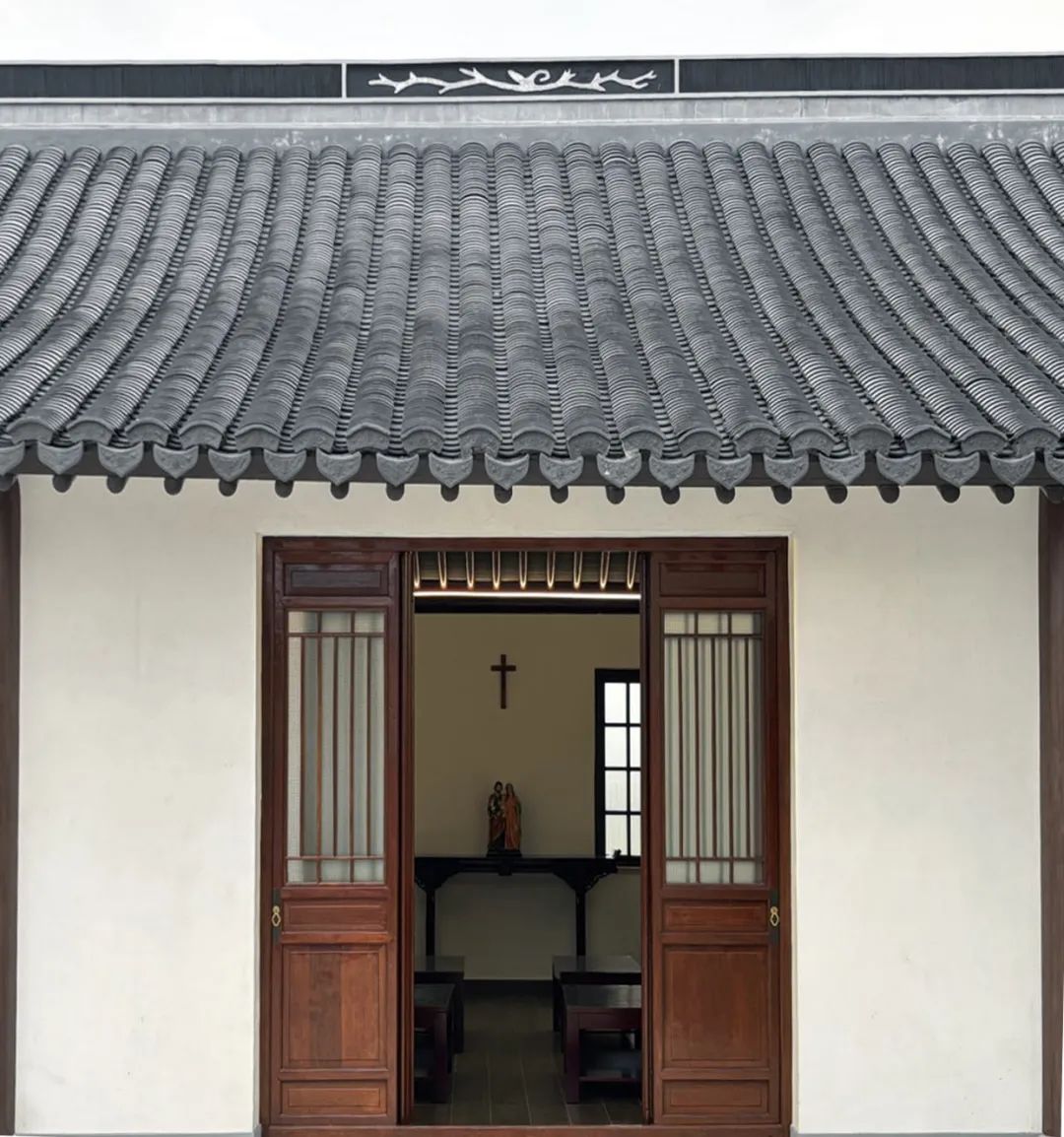

会客楼细部修缮后照片

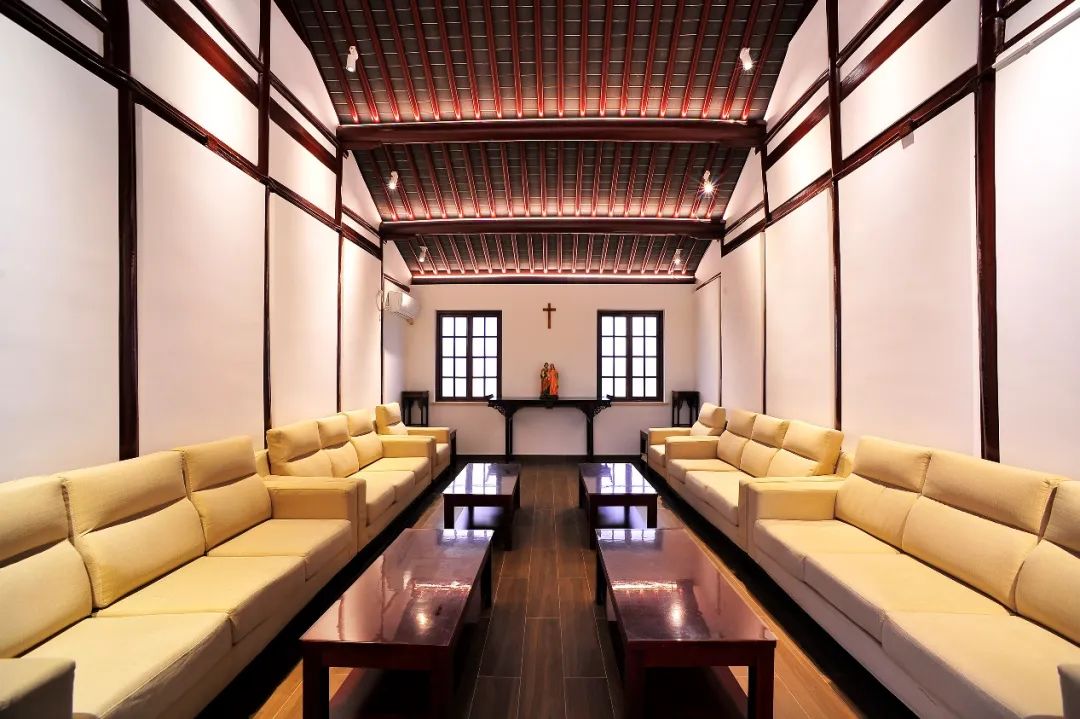

会客楼室内设计保留原建筑风貌，天花裸露砖瓦，灯带点缀突显特色。

会客楼屋架修缮后照片
