激光扫描与3D打印在文物保护中的应用
字号：T|T
2024-02-07 09:33 来源:浙大文物数字化
文物是国家宝贵的历史财富，对历史研究、科学指导等方面具有十分重要的意义。然而随着时间的推移，文物的损坏往往不可避免，其中既包括文物本身的自然风化，也包括意外损毁。2019年4月，法国巴黎圣母院遭遇到有史以来最严重的火灾，教堂顶部的木质结构被全部摧毁，只留下石质的残垣断壁，损失巨大。值得庆幸的是，在被损毁之前，巴黎圣母院的数字化三维点云模型已经被电子存档，为巴黎圣母院损毁部分的重建提供充足且精准的数据支撑，依据现有数据，可逐一对被损毁部分进行修复还原。激光扫描及数字化三维存档模型可助力文物保护及修复，并保证修复还原的真实度和精度。相关科研人员从技术发展、工作原理和成果等方面总结了三维激光扫描仪在我国文物保护领域的应用。张晓青等从三维激光扫描和建模的相关技术等方面研究了3D打印在文物重建中的应用。本文从三维激光扫描和3D打印两种技术结合的角度来阐述文物保护数字化基本工艺流程，以解决传统文物数字化信息留存及精准复原的难题。
激光扫描采用非接触扫描的方式，可以快速获取目标表面的海量数据，在文物保护工作方面具有突出优势。三维激光扫描主要通过高速激光扫描测量的方法，以点云形式获取物体表面的阵列式几何图像数据。由传统测量获取的数据最终都是二维形式，通过图纸呈现。不同于传统测量，由三维激光扫描最终获取三维形式的数据，不仅包含平面位置和高程的信息，也同时包含RGB颜色以及被测对象的反射率信息。因此，三维激光扫描所获取的信息非常全面。

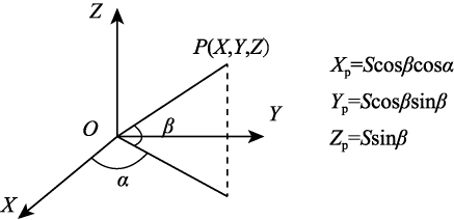

三维激光扫描仪利用激光作为发射光源，对物体依照一定的水平和竖直扫描分辨率来测量，采用非接触方式来获取被测量物体的表面数据。空间点位坐标计算的原理如下图所示，利用激光获取被测物体至扫描中心的距离S，然后利用内置在设备内部的精密时钟控制编码器同步测量每个激光脉冲横向扫描角度观测值α和纵向扫描角度观测值β，被测点的空间三维坐标则可以通过空间三维几何关系利用一个线元素和两个角元素来计算空间点位的X、Y、Z坐标。通过三维激光扫描获取的数据通常采用设备内的独立坐标系统，X轴在横向扫描面内，ＹY轴在横向扫描面内与X轴垂直，Z轴与横向扫描面垂直。
3D打印技术就是打印三维物体，利用切片后重建还原轨迹的方式，高温熔化原材料跟随轨迹堆积的原理来复原数字化模型。3D打印技术出现在20世纪90年代中期，实际上是利用光固化和纸层叠等技术的最新快速成型装置。它与普通打印工作原理基本相同，打印机利用金属、陶瓷、塑料、砂等不同材质的原材料，与计算机连接后，通过计算机控制切片轨迹，把原材料逐层按轨迹自下而上叠置，最终把计算机上的扫描数字化三维电子模型变成实物。
三维激光扫描具有速度快（每秒近100万个点）、不需接触目标（非接触测量）、数据量大、精度高等特点。其中，非接触测量可以获取被测物体表面海量数据，有效地避免了文物数字化过程中对文物造成接触式损害。同时，无论被测目标结构多么复杂，都可以按照原貌进行采集。三维激光扫描的测量精度可达毫米级甚至亚毫米级，可以精准记录文物原貌并获取高精度的三维数字化模型进行存档。利用3D打印技术，可以对扫描后已经存档的高精度数字化文物进行适当调整与修改，利用3D打印机将模型打印，再对模型进行抛光、着色等后期处理，获得文物的副本。3D打印技术的优势在于成模速度快，模型还原精度高，可以和激光扫描无缝对接。因此，将三维激光扫描和3D打印技术相结合应用于文物的数字化及还原具有独特的优势。
利用三维激光扫描和3D打印相结合的方式助力文物数字化及复原领域是目前主流的发展趋势。被测目标具有距离短、精度需求高等特点，应用于文物保护的三维激光扫描通常选取手持式或者站载式且以相位差原理获取目标的仪器设备。基本工艺主要包括标靶布设、数据获取、模型拼接、模型处理、模型切片、3D打印等多个环节，如下图所示。以赵州桥为例，阐述不同阶段相关工艺流程。
在桥体周围均匀布设球形标靶，每相邻两测站之间布设不少于３对。３对球形标靶位于高低不同的位置，错落有致，避免安置到同一条直线上，以避免后期找不到相邻数据同名点配准依据。
选取合适角度，架设站载式三维激光扫描仪，在设备上设置好扫描的分辨率以及相机拍摄的方式，控制扫描时间，对目标进行360°无定向扫描。目标扫描完成，查看标靶球扫描的精度，确认是否满足利用表面点云拟合出球心坐标的条件，如若精度不够，需要对球形标靶进行高分辨率定向扫描。反复查看，直到满足拟合球心条件为止。
根据激光扫描工作原理，相邻测站获取的数据都处于不同的独立坐标系下。需要利用ICP等相关算法原理进行多站数据的坐标系统一，即通过计算出相邻测站点云数据之间的旋转矩阵来完成模型配准，得到完整的桥体点云模型。
对配准后得到的桥体点云模型进行去噪、精简、分割、特征提取处理后，对表面数据进行模型重建，对曲面类文物而言，模型重建通常采取利用点云构建格网的方式。该方法精度高，曲面贴合性好，自动化程度高。对重建后的桥体格网模型进行磨皮、补洞、网格修复、平滑、锐化、纹理映射等处理，得到桥体的数字化三维电子模型并进行存档，保存到数据库中。
利用3D打印技术，将已存档的高精度数字化电子文物模型进行适当调整与修改，利用计算机进行模型切片，计算打印还原轨迹，生成G代码。根据文物的材质类型选取相应的3D打印机和原材料，将G代码输入到3D打印机中，打印机利用喷头高温熔化原材料跟随轨迹进行逐层堆积的原理将数字化模型复原为实物。该实物可以用于真实文物损坏部分的修复，也可以代替真实文物用于参观展览。

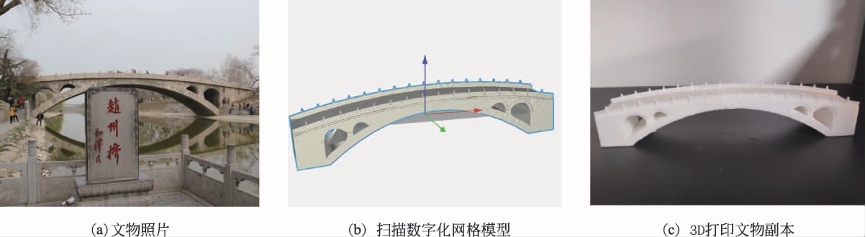

在利用站载式三维激光扫描仪进行扫描时，难免会产生数据漏洞，而数据的缺失会对数字化模型的建立及３Ｄ打印带来困难。可通过两种手段解决此类问题。一种是除了单一使用站载式扫描之外，配合手持三维激光扫描同步进行，扫描角度问题造成的数据漏洞可通过手持式扫描仪来补充，灵活方便。另一种是在数据处理过程中，对缺失的数据进行补充修复，包括网格优化、孔洞填充、平滑锐化等手段。其中，孔洞填充最为关键，包括曲率、切线、平面、内部孔、边界孔、搭桥等多种方法。与传统的修复方法相比，通过三维激光扫描获取高精度的数据，可以建立更加逼真的数字三维模型，利用软件进行虚拟修复，提供多种修复效果比选，以此为依据来完善真实修复方案。虚拟修复主要包含文物材料体补缺、彩绘修复、纹理复原等。经过修复，模型变得平滑光顺且轮廓清晰（见下图）。
通过三维激光扫描与3D打印技术相结合，阐述了文物保护及修复的现状、工作原理、基本工艺及其优势。三维激光扫描修复文物不仅复原的精度高，而且能在文物数字化过程中有效避免对文物造成二次伤害。该工艺在文物保护及修复领域具有独特优势，可以解决传统文物数字化信息留存及精准复原的难题。目前，敦煌莫高窟雕塑相继利用激光扫描以及3D打印技术实现了文物的数字化存档及文物再现，技术正在逐步成熟，工艺的多样化正在逐步完善。
目前需要进一步解决的问题是3D打印原材料的多样化、3D打印机的喷头数量以及3D打印的体量，进一步提高3D打印的效率和实用性。与此同时，可以在激光扫描结合3D打印技术的基础上融入高光谱技术，将激光扫描得到的高精度模型和近景摄影测量获得的高精度纹理相融合，可以实现文物模型及色彩的高精度双重还原及修复，这对文物保护及修复具有十分重要的实践意义。经过扫描数字化存档的电子点云文物模型可以存储到数据库中，通过互联网及云存储技术，结合虚拟现实VR技术，构建网上数字博物馆，使游客足不出户即可实现网上参观浏览。3D打印后的文物副品，也可以用于实际展览及相关行业的主题教育。该技术的推广应用具有十分重要的意义。
本文来源：《激光扫描与3Ｄ打印在文物保护中的应用》
