一件春秋青铜甗的保护修复之路
河南省新乡市博物馆文保中心受济源博物馆委托，为其修复一批金属文物，包括自商代至明代济源出土的青铜器，具有重要代表性。该座商周大墓位于济源市邵原镇邵原村，在济源市西部王屋山区豫晋交界处，为古邵州所在地。在这座商周墓葬中清理发掘出青铜器、玉器、陶器、骨器46件（组），其中青铜器有鼎、鬲、甑、盘、甗、铃、管辖、衔、矛、戈等礼器、兵器和车马器。此外，还从该墓葬发掘出豆、壶、罐等陶器和大量的骨贝币。其中春秋青铜甗是这批青铜文物中的珍品之一。
文物基本信息、保存现状

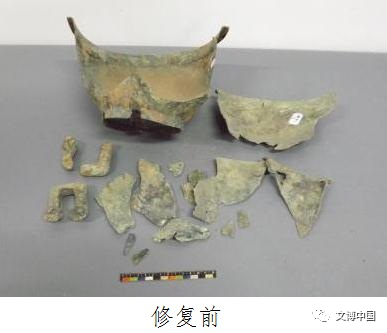

青铜甗（编号03319），此鼎残高17.7厘米，口径12.5厘米，腹径20.6厘米。从此残甗观察分析，为上下分体，上半部甑有双曲扳耳，腹部有起筋棱线，底部有中心“十”字纹放射形漏孔“箅”。下半部鬲，肩部有双环，腹部起筋，三足间有火烧黑色痕迹。整个器物通体绿、蓝锈，迸裂、破碎、残缺、锈蚀、矿化、扭曲变形。
检测分析
合金成分分析
采用美国EDAX公司生产的Eagle-3型能量色散荧光分析仪，可以分析出青铜甗为典型的铜-锡-铅三元合金。通常情况在地下埋藏环境中，由于电化学的作用，青铜中的锡元素往往被氧化成性能稳定的二氧化锡；而铜则易于和腐殖酸络合形成铜氧化物而流失，上述作用结果会致使在出土青铜器中锡的成分相对富集，即锈蚀的青铜中，锡的含量往往比原始值偏高，该青铜甗也同样体现了这一特征。
傅里叶红外显微分析
采用布鲁克TENSOR27型傅里叶变换红外显微光谱仪进行测试。
一、蓝绿色粉状锈（甗腹部）
通过蓝绿色锈的显微红外谱图，可观察到谱图中的部分峰位与氯铜矿及孔雀石的标准峰位较为接近，推测该锈蚀层中的主要成分应该是氯铜矿与孔雀石。
二、蓝色锈（甗足）
通过蓝褐色锈的显微红外谱图，可观察到谱图中的部分峰位与孔雀石及蓝铜矿的标准峰位较为接近，推测该锈蚀层中的成分应是上述各种矿物的混合物。
文物保护修复过程
清洗、脱盐、除氯离子
甗底部内两侧锈蚀较为严重，口沿有矿化，经检测铜锈内含有少量的氯离子。除锈时对较厚的锈层，先用脱脂棉覆盖后，用20%的罗歇尔盐溶液涂抹，约20分钟后，用纯净水清洗。断面碴口及裂缝处用超声波洁牙机清除有害锈，其他部分用木刻刀、毛刷等工具剔除土垢薄锈。
去氯离子可用置换法。置换法就用5%倍半碳酸钠溶液浸泡置换。去氯离子处理后，要进行去氯效果检测评估。目前最简易的氯离子检测方法的硝酸银检测法，就是将器物放在蒸馏水中加热浸泡，吸取3~5毫升浸液于试管中，加几滴硝酸，观察是否出现白色絮状沉淀，如果有絮状沉淀产生，说明的氯离子存在，要继续去氯处理。去氯后清洗时要注意对器物的断面、裂缝、碴口的清洗与保护，只有把断面、裂缝等清除干净，在焊接时才能做到缝隙小、焊得实、粘得牢。
拼接、补配、矫形
清洗后要先比对是否严丝合缝，大、小块的拼对顺序要找到技巧，弄清各残片的位置变形程度，修复时知道每块残片是否有矿化等做到心中有数。
残缺的部分采用铜皮画形，剪裁后依型锤打变形以适应缺失部位的形状，焊接补齐。对于太大的残缺口，把铜皮分解成多块，以免在锤打铜皮时出现扭曲凸起、互相制约的变形。
由于此残甗成椭圆形且从口沿处残缺，不知道是多大的圆形，给矫形带来极大的困难。在整体补配成型后，先量准口沿周长，根据圆的公式，算好半径就能划出此残甗的口沿圆了。然后在薄木片上划个整体圆，这时就是此残鼎的口沿圆，再剪成四分之一，制成了矫准圆的参照物了，把它放在残甗口沿处可以看清从何处开始变形，变形的幅度多大。在矫形时把两块木块放在椭圆口沿处两端，两木头上放一横梁，构成一个支架，用C型钳夹住椭圆处中间和支架中间。用热风枪加热变形位置，消减青铜内部金属分子自身应力，增加铜质的可塑性。慢慢旋紧螺杆，循序渐进，利用夹合力矫形到位，直至不再反弹为止。
焊接、做旧、封护
采用我国成熟的传统低温铅锡法，原则不损伤铭文、纹饰。对有铭文、纹饰的地方，可采取跳焊、后微调，然后在背面焊接。补配焊接完成后将器物置于去离子水中多次清洗，避免助焊剂对铜甗带来二次伤害。
补配打磨平整后，依据器物补配区域的锈色深浅调出相应的色彩，用毛刷及自制工具运用抹、点、弹等手法着色，与附近的真锈基本一致。
目前青铜文物保护中普遍采用的封护材料是丙烯酸类，如浓度为1~3%的B-72丙酮溶液，室温通风处酌情刷涂或喷涂一至二遍，避免造成器表色彩的偏差。

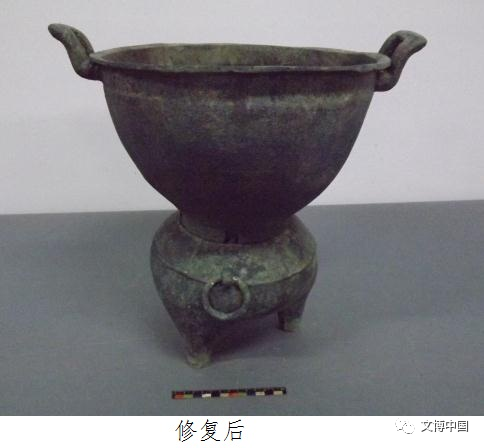

通过清洗脱盐、除锈、矫形、拼接、补配、焊接、做旧、封护等修复工序对残破的铜甗恢复原形。这批文物的保护修复巩固了我们对传统文物修复方法的理解，加深了对现代新材料、新工艺的掌握。整件器物修完后，排除了器物表面疏松锈蚀等有害锈蚀继续发展的风险。在修复过程中积累了大量的数据和信息，为研究铜甗打下了坚实的基础，也增加济源出土青铜器的展示种类，有效地延续这批珍贵文物的保存时间，进而通过展示丰富人民群众的文化生活。
